M16 தொடர் நீர்ப்புகா இணைப்பான் என்பது ரீயூனியனின் இடைப்பட்ட தொழில்துறை இன்டர்கனெக்ட் ஆகும், இது சிறிய M12 இணைப்பிகள் மற்றும் பெரிய M20/M25 மின் இணைப்புகளுக்கு இடையே உள்ள இடைவெளியைக் குறைக்க வடிவமைக்கப்பட்டுள்ளது. IP67/IP68 சீல் தரநிலைகளுக்குச் சான்றளிக்கப்பட்ட, இந்த திரிக்கப்பட்ட வட்ட இணைப்பான் ஒரு வலுவான 16 மிமீ இடைமுகத்தை ஒருங்கிணைக்கிறது, சுற்றுச்சூழலுக்கு ஏற்ற சூழல் பாதுகாப்பு, வெளிப்புற நிறுவல்கள் மற்றும் மிதமான மின் தேவைகள் கொண்ட தொழில்துறை சாதனங்கள்.

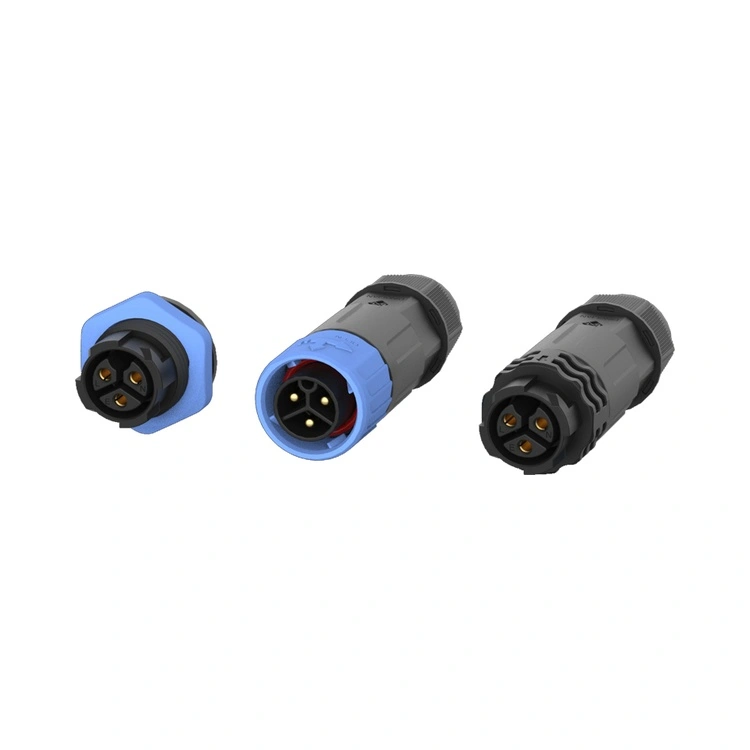

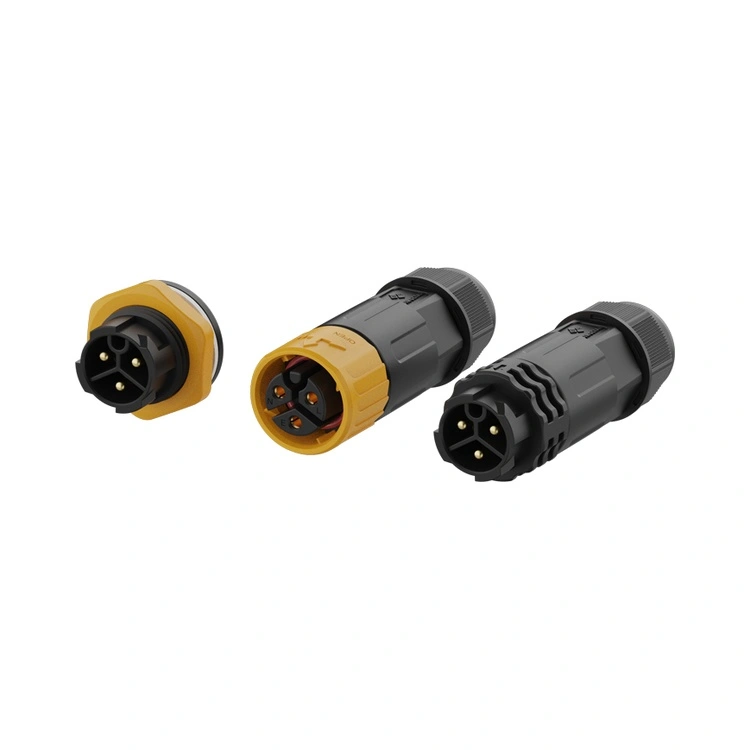

நூற்றுக்கணக்கான இனச்சேர்க்கை சுழற்சிகளில் குறைந்த மற்றும் சேபிள் தொடர்பு எதிர்ப்பை பராமரிக்கும், தேர்ந்தெடுக்கப்பட்ட தங்க முலாம் பூசப்பட்ட பித்தளையில் இருந்து தொடர்புகள் உருவாக்கப்படுகின்றன. ரீயூனியன் M16 தொடரை செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறையின் மூலம் தயாரிக்கிறது - துல்லியமான எந்திரத்திலிருந்து தானியங்கு அசெம்பிளி மற்றும் 100% மின் சோதனை மூலம். பேனல்-மவுண்ட் மற்றும் கேபிள்-மவுண்ட் பதிப்புகளில் கிடைக்கிறது, சாலிடர் அல்லது பிசிபி டெர்மினேஷன்களுடன், M16 தொடர் பல்வேறு உபகரண வடிவமைப்புகளுக்கு ஏற்றது. பொறியாளர்களுக்கு, M12 ஐ விட அதிக மின்னோட்டத் திறனை வழங்கும் ஆனால் இன்னும் கச்சிதமான வடிவ காரணியில், இந்த இணைப்பான் நம்பகமான, சீல் செய்யப்பட்ட ஒன்றோடொன்று இணைப்பு தீர்வை வழங்குகிறது.
| அம்சம் | பலன் |
| IP67/IP68 சுற்றுச்சூழல் சீல் | தூசி, தற்காலிக மூழ்குதல் மற்றும் நீட்டிக்கப்பட்ட மூழ்குதல் ஆகியவற்றைத் தாங்கும் - கழுவுதல், வெளிப்புறம் மற்றும் கடல் நிறுவல்களுக்கு நம்பகமானது. |
| 2 முதல் 8-பின்கள் உள்ளமைவுகள் | எளிய மின் இணைப்புகள், மல்டி-சிக்னல் மற்றும் ஹைப்ரிட் பவர்-சிக்னல் பயன்பாடுகளை ஆதரிக்கிறது. |
| ஹைப்ரிட் 2+4 பின் விருப்பம் | ஒற்றை இணைப்பியில் சக்தி (2 பின்கள், 10A) மற்றும் சமிக்ஞை (4 பின்கள், 3A) ஆகியவற்றை ஒருங்கிணைக்கிறது-கேபிள் எண்ணிக்கை மற்றும் பேனல் இடத்தை குறைக்கிறது. |
| தற்போதைய மதிப்பீடுகள் 15A வரை | மிதமான ஆற்றல் சுமைகளைக் கையாளுகிறது- மோட்டார்கள், ஆக்சுவேட்டர்கள் மற்றும் LED விளக்குகளுக்கு ஏற்றது. |
| திரிக்கப்பட்ட பூட்டுதல் மெக்கானிசம் | அதிர்வு-எதிர்ப்பு இனச்சேர்க்கை - இயந்திர இயக்கம் மற்றும் வெப்ப சுழற்சியில் இருந்து தளர்வதைத் தடுக்கிறது. |
| தங்க முலாம் பூசப்பட்ட பித்தளை தொடர்புகள் | குறைந்த தொடர்பு எதிர்ப்பு (≤3mΩ) மற்றும் அரிப்பு பாதுகாப்பு-ஈரமான சூழலில் செயல்திறனை பராமரிக்கிறது. |
| உயர் வெப்பநிலை PA66 வீடுகள் | -40°C முதல் +105°C வரையிலான செயல்பாடு-தொழில்துறை மற்றும் வெளிப்புற வெப்பநிலை உச்சநிலைகளை உள்ளடக்கியது. |
| அளவுரு | 2-முள் | 3-முள் | 4-முள் | 5-முள் | 6-முள் | 7-முள் | 8-முள் | 2+4-முள் |
| மின்னழுத்த மதிப்பீடு | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| தற்போதைய மதிப்பீடு | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| கம்பி பிரிவு | 0.75-1.5 மிமீ² | 0.75-1.5 மிமீ² | 0.5-1.0மிமீ² | 0.5-1.0மிமீ² | 0.25-0.5 மிமீ² | 0.25-0.5 மிமீ² | 0.25-0.5 மிமீ² | 1.5/0.5 மிமீ² |
இயக்க வெப்பநிலை: -40°C ~ +105°C
பாதுகாப்பு மதிப்பீடு: IP67 / IP68 (மேட்)
வீட்டுப் பொருள்: அதிக வெப்பநிலை தெர்மோபிளாஸ்டிக்
தொடர்பு பொருள்: தங்க முலாம் பூசப்பட்ட செப்பு கலவை
தொடர்பு எதிர்ப்பு: ≤3mΩ
இனச்சேர்க்கை சுழற்சிகள்: ≥500
எரியக்கூடிய மதிப்பீடு: UL 94 V-0
அனைத்து பொருட்களும் RoHS இணக்கமானது
| அம்சம் | ரீயூனியன் M16 தொடர் | பிரீமியம் ஐரோப்பிய M16 பிராண்டுகள் | குறைந்த விலையில் பிராண்டட் செய்யப்படாத M16 |
| விலை | தொகுதிக்கு ஏற்ற விலை | 3-4× அதிக | மலிவான முன் |
| சீல் மதிப்பீடு | IP67/IP68 - தரநிலை | IP67 பொதுவானது | சரிபார்க்கப்படாத உரிமைகோரல்கள் |
| தற்போதைய மதிப்பீடு | 15A வரை | பொதுவாக 15A வரை | மாறி |
| பின் விருப்பங்கள் | 2~8பின்கள் பிளஸ் ஹைப்ரிட் 2+4பின்கள் | வரையறுக்கப்பட்ட வரம்பு | முழுமையற்ற தேர்வு |
| 100% மின் சோதனை | ஒவ்வொரு அலகு | மாதிரி அடிப்படையிலானது | சீரற்ற அல்லது இல்லை |
| கண்டறியக்கூடிய தன்மை | பிசினிலிருந்து முடிக்கப்பட்ட இணைப்பான் வரை ERP கண்டறியக்கூடியது | ஆம் | இல்லை |
| முன்னணி நேரம் | 10-17 நாட்கள் | 4-8 வாரங்கள் | கணிக்க முடியாதது |
| தனிப்பயனாக்கம் MOQ | குறைந்த (100 துண்டுகள்) | உயர் (500+) | வழங்கப்படவில்லை |
| தொழில்நுட்ப ஆதரவு | 10 பேர் கொண்ட பொறியியல் குழுவிடமிருந்து 24 மணிநேர பதில் | நல்லது ஆனால் மெதுவாக | வரையறுக்கப்பட்டவை |
| ISO சான்றிதழ்கள் | 9001, 14001, 13485 | பொதுவாக 9001 | பொதுவாக இல்லை |
| சான்றிதழ் | நோக்கம் |
| ISO 9001:2015 | தர மேலாண்மை-வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை. |
| ISO 14001:2015 | சுற்றுச்சூழல் மேலாண்மை - சரிபார்க்கப்பட்ட கழிவு குறைப்பு மற்றும் நிலையான நடைமுறைகள். |
| ISO 13485:2016 | மருத்துவ சாதனத்தின் தர மேலாண்மை - கண்டறியும் அல்லது கண்காணிப்பு கருவிகளில் பயன்படுத்தப்படும் M16க்கு பொருந்தும். |
| UL அங்கீகரிக்கப்பட்டது | வட அமெரிக்க சந்தைகளுக்கான கூறு-நிலை பாதுகாப்பு சான்றிதழ். |
| RoHS | அபாயகரமான பொருட்களின் கட்டுப்பாடு - ஐரோப்பிய ஒன்றிய உத்தரவுக்கு இணங்குதல். |
ரீயூனியனின் M16 தயாரிப்பு வரிசை கடுமையான செயல்முறைக் கட்டுப்பாடுகளின் கீழ் செயல்படுகிறது. IP67/IP68 சீல் ஒவ்வொரு தயாரிப்பு தொகுதியிலும் உண்மையான அமிர்ஷன் சோதனை மூலம் சரிபார்க்கப்படுகிறது. சோதனைப் பதிவுகள், பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகள் ஆகியவை உங்கள் தரத் தணிக்கைகள் மற்றும் வாடிக்கையாளர் ஆவணத் தேவைகளை ஆதரிக்கும் ஒவ்வொரு தொகுதிக்கும் தக்கவைக்கப்படுகின்றன.
2+4 ஹைப்ரிட் உள்ளமைவு இரண்டு ஆற்றல் தொடர்புகள் (10A, 250V என மதிப்பிடப்பட்டது) மற்றும் நான்கு சிக்னல் தொடர்புகள் (3A, 50V என மதிப்பிடப்பட்டது) ஒரு இணைப்பான் வீட்டில் ஒருங்கிணைக்கிறது. இந்த வடிவமைப்பு குறிப்பிடத்தக்க நன்மைகளை வழங்குகிறது:
கேபிள் எண்ணிக்கையைக் குறைக்கிறது – தனித்தனி பவர் மற்றும் சிக்னல் கேபிள்களை இயக்குவதற்குப் பதிலாக, ஒரு கேபிள் இரண்டையும் கொண்டு செல்கிறது.
பேனல் இடத்தைச் சேமிக்கிறது – ஒரு பேனல் கட்அவுட் இரண்டை மாற்றும்.
நிறுவலை எளிதாக்குகிறது – இரண்டு இணைப்பிற்குப் பதிலாக ஒரு இணைப்பான்.
வழக்கமான பயன்பாடுகளில் மோட்டார் டிரைவ்கள் (பவர் + என்கோடர் பின்னூட்டம்), எல்இடி லுமினியர்கள் (பவர் + டாலி கட்டுப்பாடு) மற்றும் ஆற்றல் மற்றும் தரவு இரண்டும் தேவைப்படும் தொழில்துறை உணரிகள் ஆகியவை அடங்கும். உங்கள் சாதனத்திற்கு சக்திக்கு > 4A தேவைப்பட்டால் மற்றும் குறைந்த மின்னழுத்த சிக்னல்களையும் கொண்டு சென்றால், 2+4 கலப்பினமே மிகவும் திறமையான தீர்வாக இருக்கும்.
இரண்டு மதிப்பீடுகளும் ஒரே இணைப்பான் வடிவமைப்பில் கிடைக்கின்றன, ஆனால் நடைமுறை வேறுபாடு:
IP67 – தற்காலிக அமிழ்தலுக்கு எதிராக பாதுகாக்கப்படுகிறது (30 நிமிடங்களுக்கு 1 மீ). பெரும்பாலான வெளிப்புற மற்றும் கழுவுதல் பயன்பாடுகளுக்கு ஏற்றது.
IP68 – தொடர்ச்சியான மூழ்குதலுக்கு எதிராக பாதுகாக்கப்படுகிறது (வாடிக்கையாளரால் குறிப்பிடப்பட்ட ஆழம் மற்றும் கால அளவு). கடல், நீரில் மூழ்கிய சென்சார் மற்றும் வெள்ளம் ஏற்படக்கூடிய நிறுவல்களுக்கு ஏற்றது.
ரீயூனியனின் நிலையான M16 IP67-மதிப்பிடப்பட்டது. IP68க்கு, மேம்படுத்தப்பட்ட ஓ-ரிங் பொருட்கள் மற்றும் விருப்பமான ஓவர்மோல்டிங்கைப் பயன்படுத்துகிறோம். நீங்கள் எதிர்பார்க்கும் ஆழம் மற்றும் கால அளவைக் குறிப்பிடவும் (எ.கா., "IP68, 24 மணிநேரத்திற்கு 2m") மற்றும் எங்கள் பொறியியல் குழு பொருத்தத்தை உறுதி செய்யும்.
IP67 சீலிங் அடைய மற்றும் பராமரிக்க, Reunion பரிந்துரைக்கிறது:
மேட்டிங் டார்க் – O-ரிங் பேனல் மேற்பரப்பைத் தொடர்புகொள்ளும் வரை கப்ளிங் நட்டைக் கையால் இறுக்கி, முறுக்கு விசையைப் பயன்படுத்தி 0.6-0.8Nm கூடுதல் முறுக்குவிசையைப் பயன்படுத்தவும். 1.0Nm ஐ விட அதிகமாக இல்லை.
ஓ-ரிங் ஆய்வு – சிதைவு, விரிசல் அல்லது கடினப்படுத்துதல் தெரிந்தால், ஓ-வளையத்தை மாற்றவும்.
மாற்று அட்டவணை – தினசரி கழுவுதல் பயன்பாடுகளுக்கு ஆண்டுதோறும்; நிலையான தொழில்துறை சூழல்களுக்கு ஒவ்வொரு 2-3 வருடங்களுக்கும்.
கேபிள் வளைவு ஆரம் – இணைப்பான் நுழைவில் குறைந்தபட்சம் 5× கேபிள் விட்டத்தை பராமரிக்கவும்.
நோக்குநிலை – வெளிப்புற/வாஷ் டவுன் பயன்பாடுகளுக்கு, ஓரியண்ட் கேபிள் கீழ்நோக்கி வெளியேறும்.
