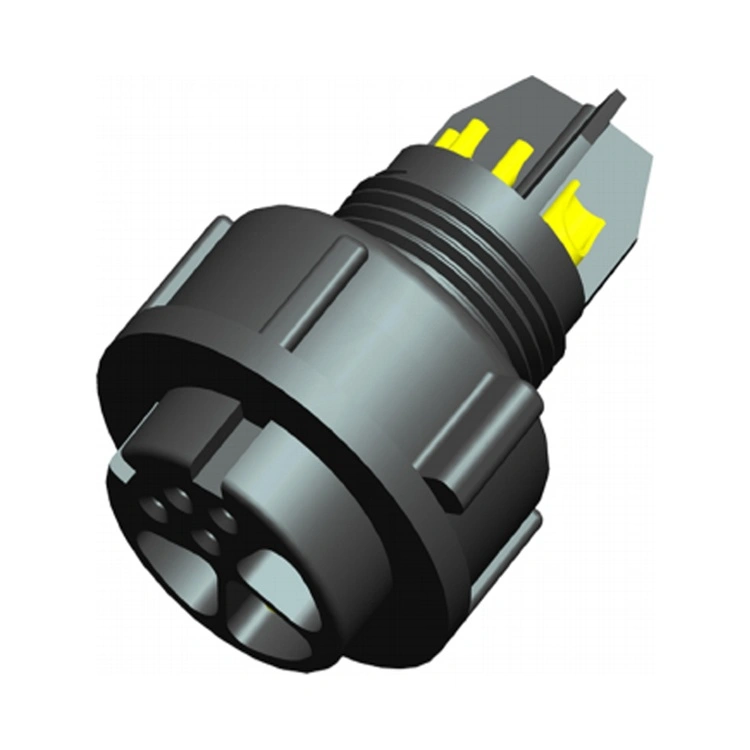

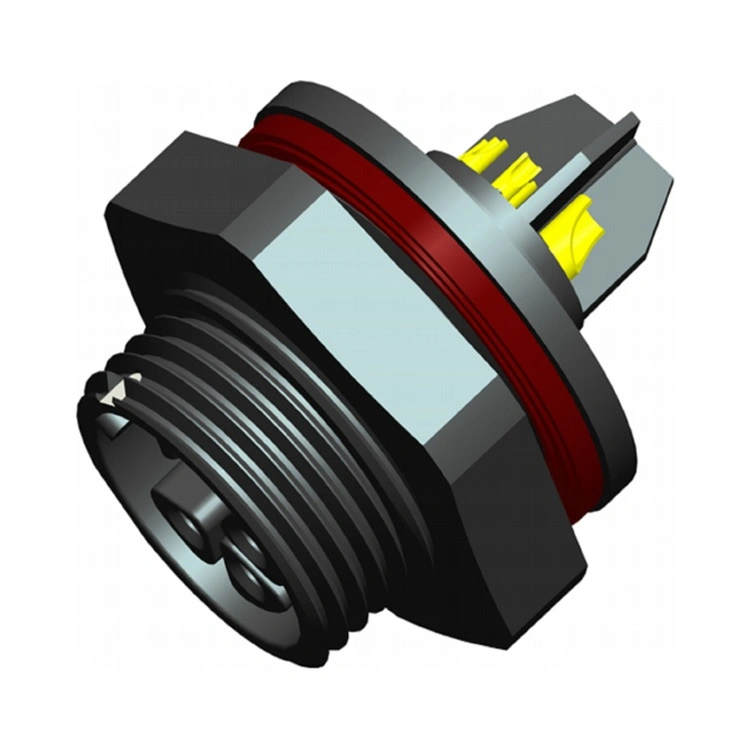

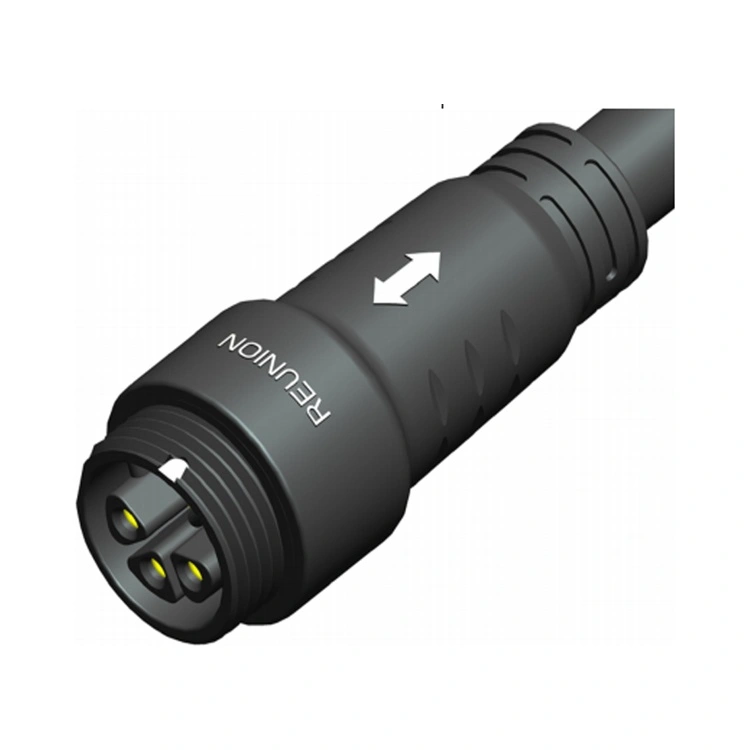

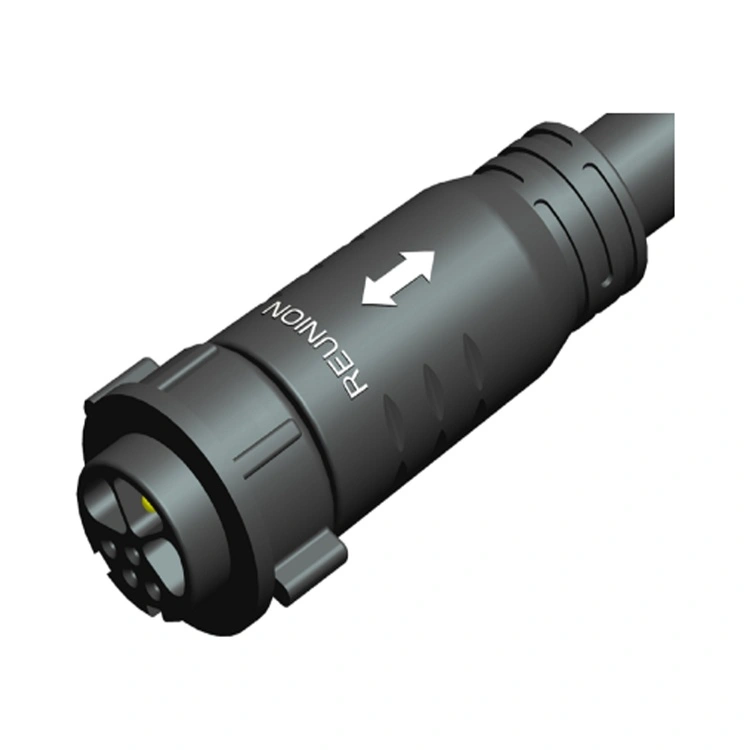

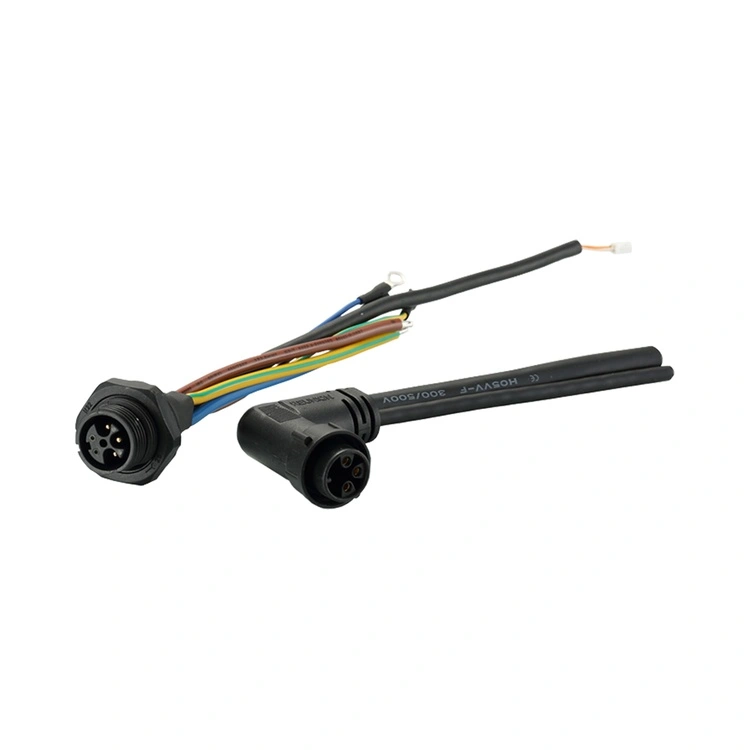

எம் சீரிஸ் பவர் & சிக்னல் ஹைப்ரிட் கனெக்டர் என்பது ரீயூனியனின் ஒருங்கிணைந்த ஒன்றோடொன்று இணைக்கப்பட்ட தீர்வாகும், இது ஒரு ஒற்றை, சிறிய வீடுகளுக்குள் ஆற்றல் மற்றும் தரவு பரிமாற்றம் இரண்டும் தேவைப்படும். இந்த இணைப்பான், M-சீரிஸின் வலுவான சுற்றுச்சூழல் சீல் மற்றும் திரிக்கப்பட்ட பூட்டுதல் பொறிமுறையை ஹைப்ரிட் பவர்-சிக்னல் தொடர்பு உள்ளமைவுகளுடன் ஒருங்கிணைக்கிறது-தனி சக்தி மற்றும் சிக்னல் கேபிள்களின் தேவையை நீக்குகிறது.
மின் தொடர்புகள் 14 AWG வரையிலான கம்பி அளவீடுகளுடன் பாதுகாப்பான, குறைந்த-எதிர்ப்பு இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன, அதே சமயம் சிக்னல் தொடர்புகள் க்ரோஸ்டாக்கைக் குறைக்கும் வகையில் பாதுகாக்கப்பட்டு நிலைநிறுத்தப்பட்டுள்ளன. ரீயூனியன் M தொடரை செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறையின் மூலம் தயாரிக்கிறது—துல்லியமான எந்திரத்திலிருந்து தானியங்கு அசெம்பிளி மற்றும் 100% மின் சோதனை மூலம். சிறிய தொழில்துறை உபகரணங்கள், ரோபாட்டிக்ஸ் அல்லது தானியங்கி அமைப்புகளை வடிவமைக்கும் பொறியாளர்களுக்கு, இந்த இணைப்பான் நம்பகமான, திறமையான தீர்வை வழங்குகிறது, இது வயரிங் சிக்கலானது மற்றும் பேனல் இடத் தேவைகளைக் குறைக்கிறது.
| அம்சம் | பலன் |
| ஒரு இணைப்பியில் பவர் மற்றும் சிக்னல் | ஒற்றை இடைமுகத்தில் பவர் டெலிவரி (22A வரை) மற்றும் சிக்னல் பரிமாற்றத்தை ஒருங்கிணைக்கிறது-பேனல் இடம், கேபிள் எண்ணிக்கை மற்றும் நிறுவல் நேரத்தை குறைக்கிறது. |
| IP67 சுற்றுச்சூழல் சீல் | தூசி-இறுக்கமான மற்றும் தற்காலிக மூழ்குதலுக்கு எதிராக பாதுகாக்கப்படுகிறது - தொழில்துறை, கழுவுதல் மற்றும் வெளிப்புற சூழல்களுக்கு நம்பகமானது. |
| திரிக்கப்பட்ட பூட்டுதல் மெக்கானிசம் | அதிர்வு-எதிர்ப்பு இனச்சேர்க்கை-அதிக அதிர்வு பயன்பாடுகளில் தற்செயலான துண்டிக்கப்படுவதைத் தடுக்கிறது. |
| பல பவர்-சிக்னல் கட்டமைப்புகள் | 1M தொடர் 2+4Pin, 7Pin மற்றும் 9Pin 2M தொடர் 3+2, 3+4Pin, மற்றும் 9Pin—வெவ்வேறான சக்தி மற்றும் சமிக்ஞை தேவைகளுக்கு ஏற்றது. |
| தங்க முலாம் பூசப்பட்ட தொடர்புகள் | குறைந்த தொடர்பு எதிர்ப்பு மற்றும் அரிப்பு பாதுகாப்பு - நூற்றுக்கணக்கான இனச்சேர்க்கை சுழற்சிகளில் செயல்திறனை பராமரிக்கிறது. |
| -40°C முதல் +105°C வரை செயல்படும் | பரந்த வெப்பநிலை வரம்பு தீவிர தொழில்துறை மற்றும் வெளிப்புற நிலைமைகளை உள்ளடக்கியது. |
| நெகிழ்வான முடிவு விருப்பங்கள் | சாலிடர், டிப்-சாலிடர் மற்றும் பிசிபி-வெவ்வேறு அசெம்பிளி முறைகளுக்கு ஏற்றது. |
| அளவுரு | 1M தொடர் | 2M தொடர் |
| தொடர்பு கட்டமைப்புகள் | 2+4 பின்கள், 7 பின்கள், 8 பின்கள் | 3+2பின்கள், 3+4பின்கள், 9பின்கள் |
| பவர் கரண்ட் | 12A | 22A |
| பவர் வோல்டேஜ் | 250V | 800V |
| சிக்னல் மின்னோட்டம் | 6A | 9A |
| சிக்னல் மின்னழுத்தம் | 50V வரை ஏசி/டிசி | |
| காப்பு எதிர்ப்பு | ≥2000MΩ | ≥2000MΩ |
| இனச்சேர்க்கை சுழற்சிகள் | ≥1000 முறை | ≥1000 முறை |
| இயக்க வெப்பநிலை | -40°C ~ +105°C | -40°C ~ +105°C |
| பாதுகாப்பு மதிப்பீடு | IP67 (இணைந்த நிலை) | IP67 (இணைந்த நிலை) |
| வீட்டுப் பொருள் | PA6 | PA6 |
| தொடர்பு பொருள் | தங்க முலாம் பூசப்பட்ட செப்பு கலவை | தங்க முலாம் பூசப்பட்ட செப்பு கலவை |
எம் சீரிஸ் பவர் & சிக்னல் ஹைப்ரிட் கனெக்டர் தொழில்கள் முழுவதும் பயன்படுத்தப்படுகிறது, அங்கு ஒருங்கிணைந்த பவர்-சிக்னல் இணைப்பு சாதன வடிவமைப்பை எளிதாக்குகிறது மற்றும் நிறுவல் சிக்கலைக் குறைக்கிறது.
ரோபாட்டிக்ஸ் – மோட்டார் பவர் + குறியாக்கி கருத்து, என்ட்-ஆஃப்-ஆர்ம் டூலிங் பவர் + சென்சார் சிக்னல்கள்.
தொழில்துறை ஆட்டோமேஷன் – ஆக்சுவேட்டர் பவர் + நிலை கருத்து, வால்வு கட்டுப்பாடு + நிலை கண்காணிப்பு.
மருத்துவ சாதனங்கள் – பம்ப் பவர் + ஃப்ளோ சென்சார் சிக்னல்கள், கண்டறியும் கருவிகளின் சக்தி + தரவு.
LED லைட்டிங் – உயர்-பவர் LED இயக்கிகள் + DALI/DMX கட்டுப்பாட்டு சிக்னல்கள்.
தொழில்துறை சென்சார்கள் – சென்சார் பவர் + ஐஓ-இணைப்பு தொடர்பு.
வாகன உற்பத்தி – அசெம்பிளி லைன் உபகரண சக்தி + கட்டுப்பாட்டு சமிக்ஞைகள்.
புதுப்பிக்கத்தக்க ஆற்றல் – சோலார் டிராக்கர் சக்தி + நிலை கருத்து.
| சான்றிதழ் | நோக்கம் |
| ISO 9001:2015 | தர மேலாண்மை-வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை. |
| ISO 14001:2015 | சுற்றுச்சூழல் மேலாண்மை - சரிபார்க்கப்பட்ட கழிவு குறைப்பு மற்றும் நிலையான நடைமுறைகள். |
| ISO 13485:2016 | மருத்துவ சாதனத்தின் தர மேலாண்மை-கண்டறிதல் அல்லது கண்காணிப்புக் கருவிகளில் பயன்படுத்தப்படும் M தொடர்களுக்குப் பொருந்தும். |
| UL அங்கீகரிக்கப்பட்டது | வட அமெரிக்க சந்தைகளுக்கான கூறு-நிலை பாதுகாப்பு சான்றிதழ். |
| RoHS | அபாயகரமான பொருட்களின் கட்டுப்பாடு - ஐரோப்பிய ஒன்றிய உத்தரவுக்கு இணங்குதல். |
ரீயூனியனின் M தொடர் தயாரிப்பு வரி கடுமையான செயல்முறைக் கட்டுப்பாடுகளின் கீழ் செயல்படுகிறது. IP67 சீல் ஒவ்வொரு தயாரிப்பு தொகுதியிலும் உண்மையான மூழ்கும் சோதனை மூலம் சரிபார்க்கப்படுகிறது. ஒவ்வொரு தொகுதிக்கும் சோதனை பதிவுகள், பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகள் தக்கவைக்கப்படுகின்றன.
இரண்டு இணைப்பிகளும் ஒரே இடைமுகத்தில் சக்தி மற்றும் சிக்னலை இணைக்கின்றன, ஆனால் அவை வெவ்வேறு பயன்பாட்டு தேவைகளுக்கு சேவை செய்கின்றன:
| அம்சம் | எம் தொடர் ஹைப்ரிட் | X தொடர் ஹைப்ரிட் |
| பூட்டுதல் மெக்கானிசம் | திரிக்கப்பட்ட பூட்டுதல் அமைப்பு | வேகமான சுழற்சி பூட்டுதல் அமைப்பு |
| சீல் வைத்தல் | IP67 (தரநிலை) | IP67 (தரநிலை) |
| சக்தி மதிப்பீடு | 22A வரை | 30A வரை |
| ஷெல் அளவு | 1M, 2M தொடர் | 1X, 3X தொடர் |
| முதன்மை விண்ணப்பம் | தொழில்துறை, ரோபாட்டிக்ஸ், LED விளக்குகள், | சோதனை உபகரணங்கள், ரோபாட்டிக்ஸ், பேட்டரி, ஆற்றல், LED காட்சி |
