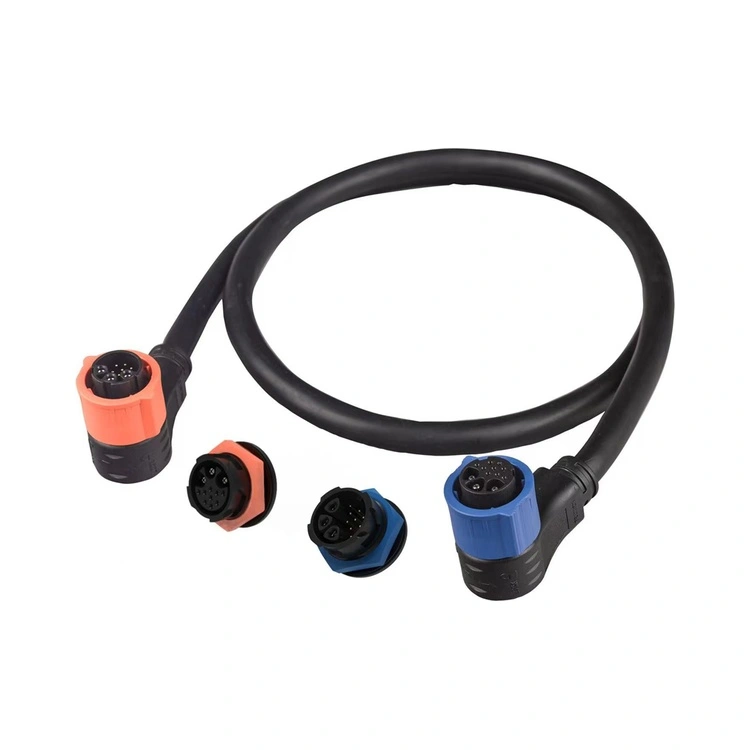

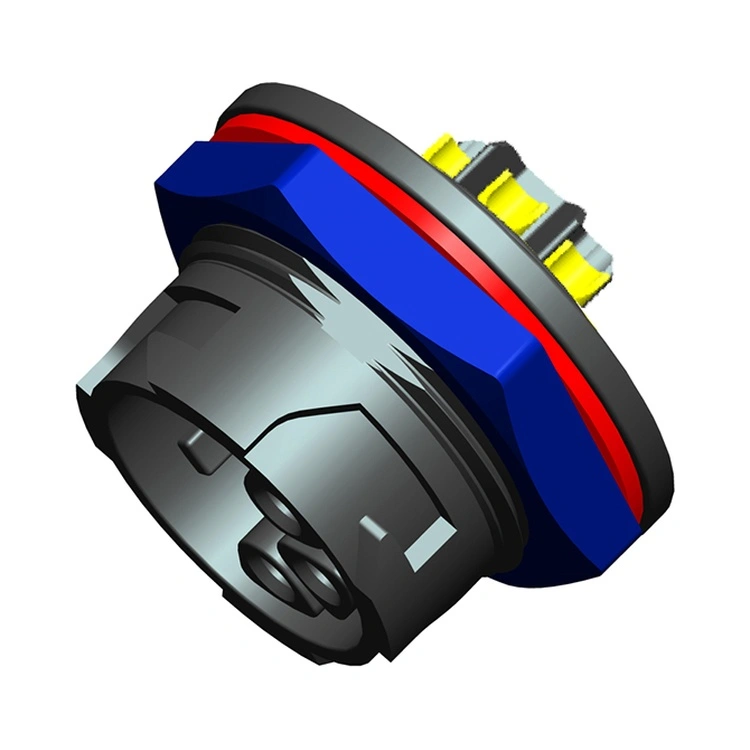

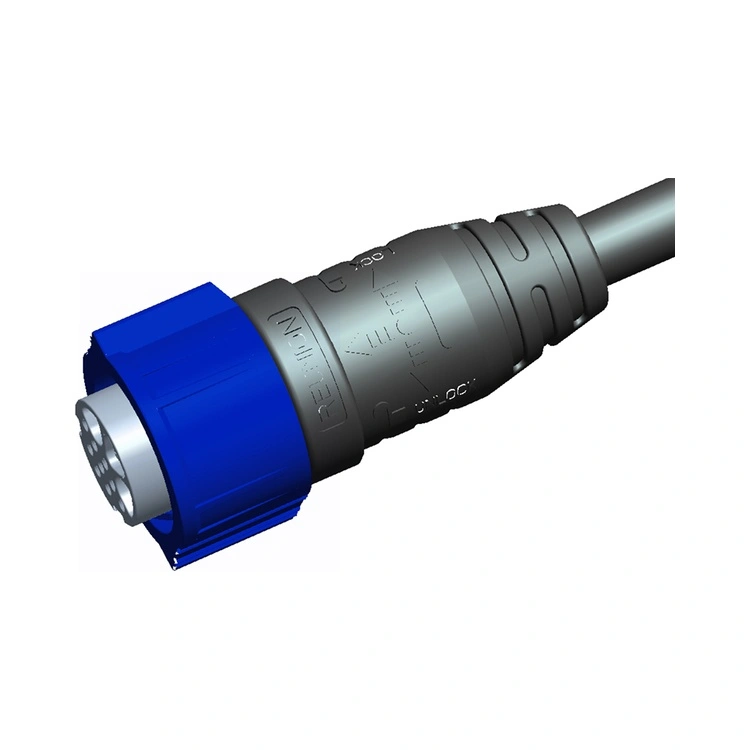

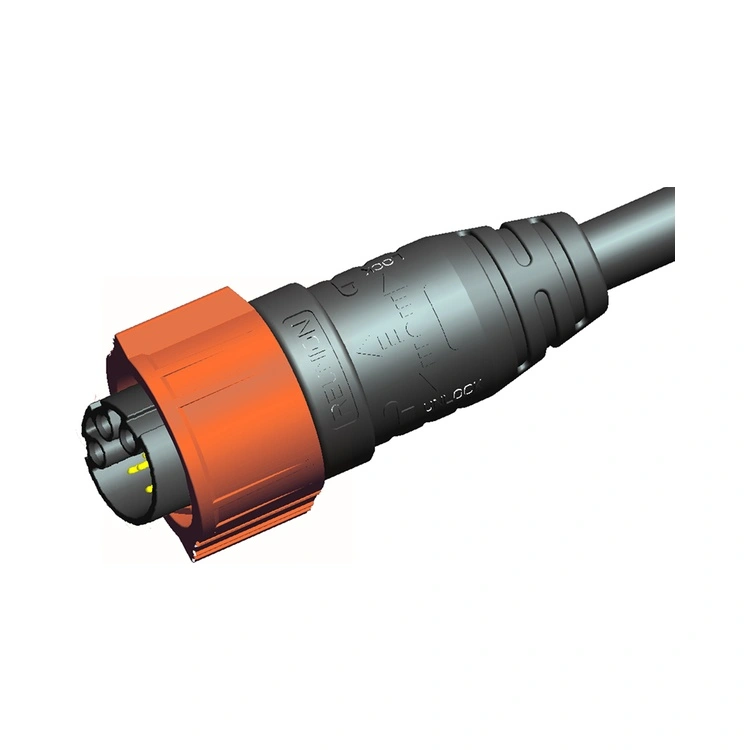

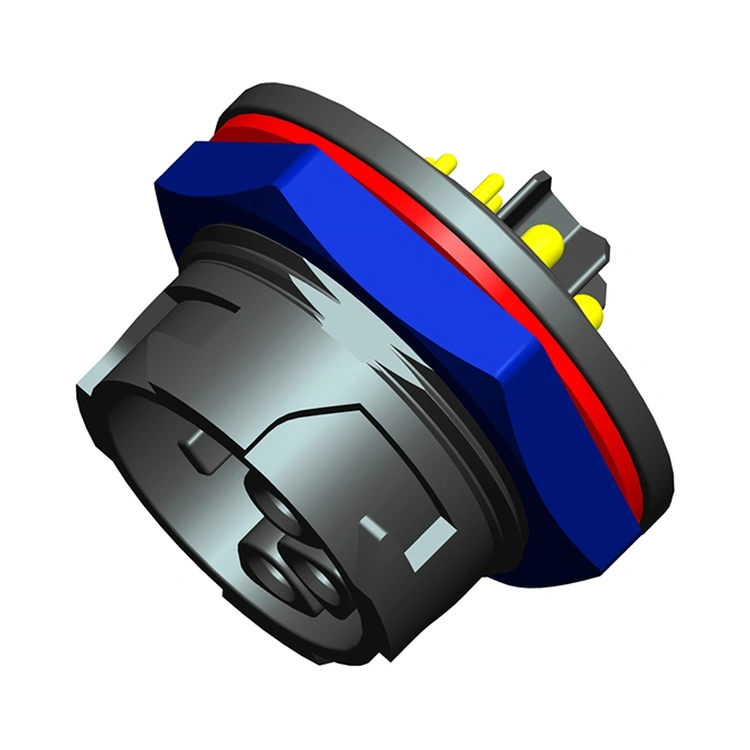

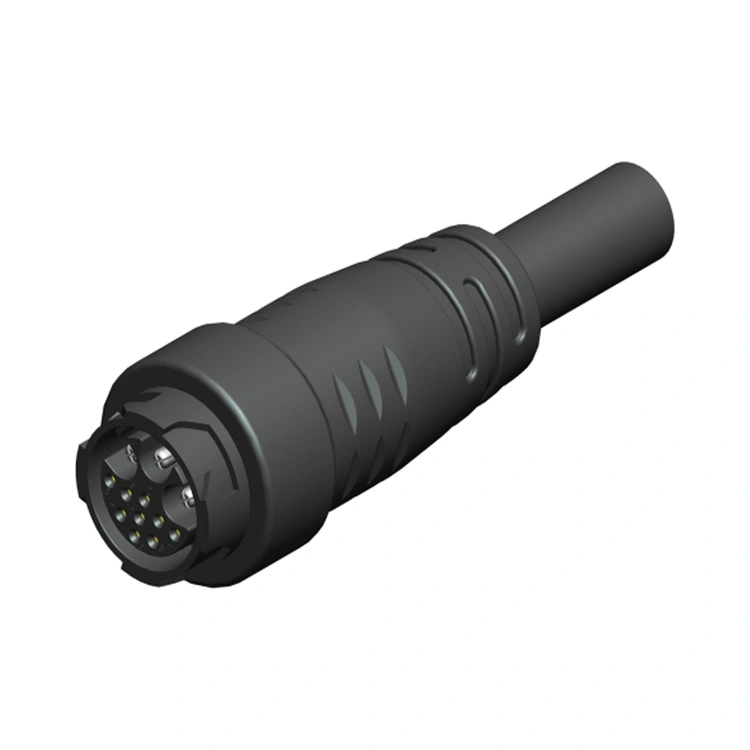

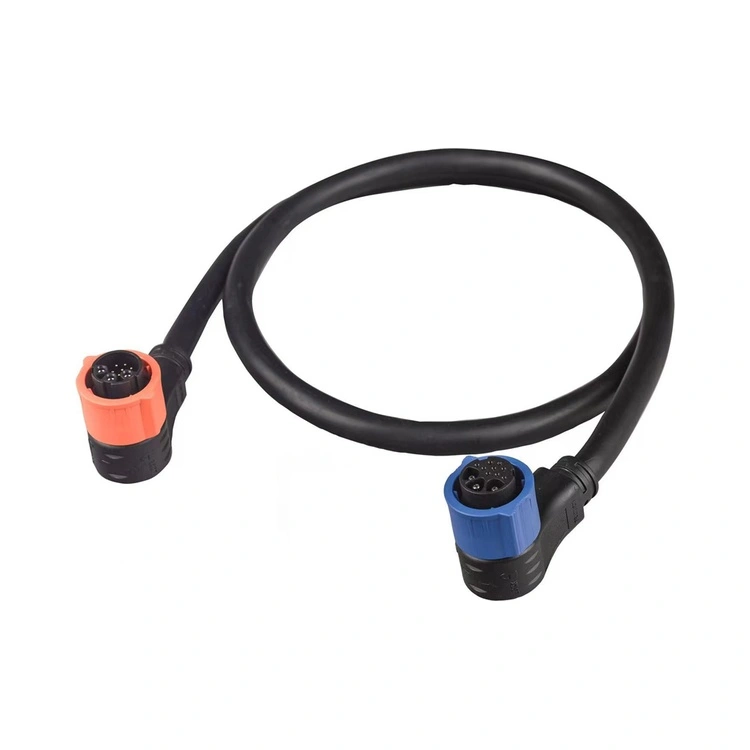

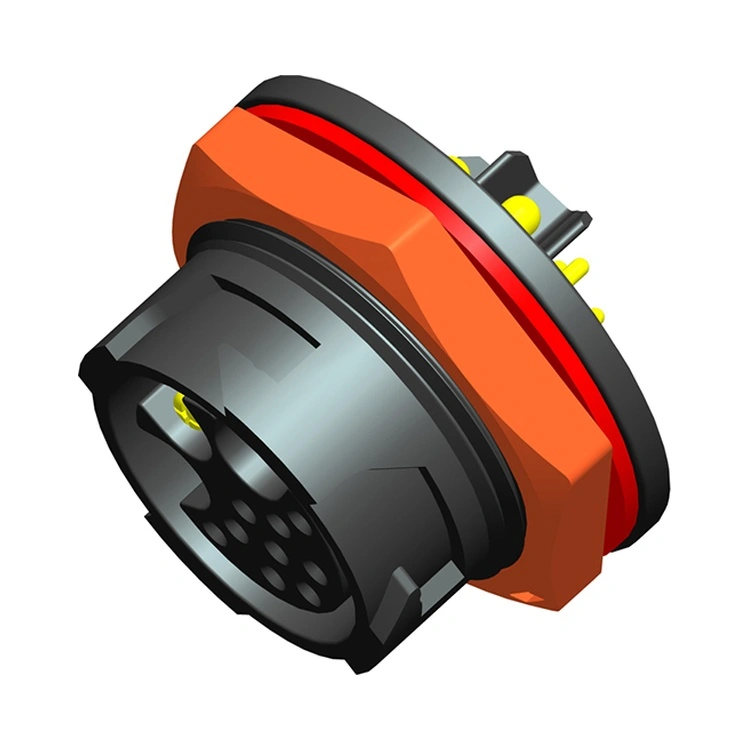

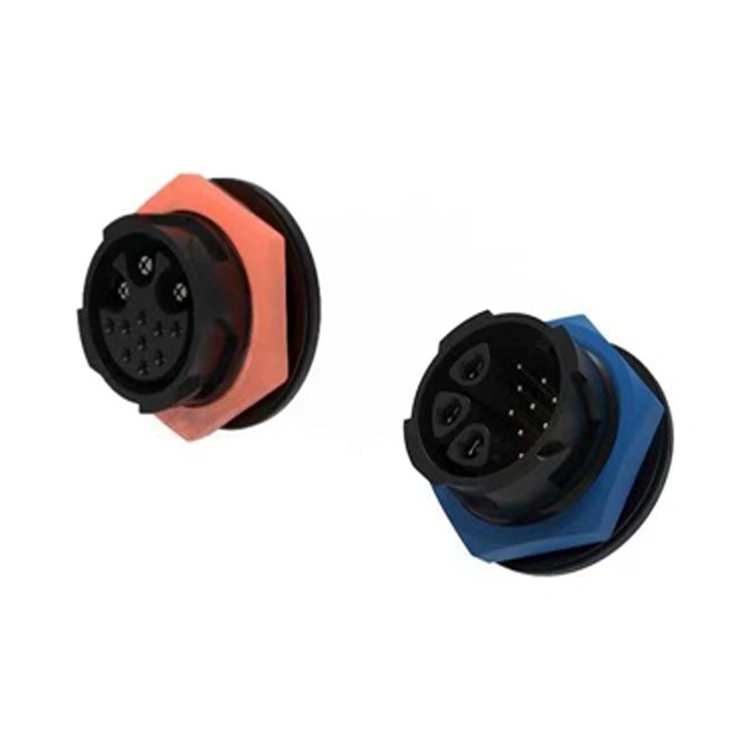

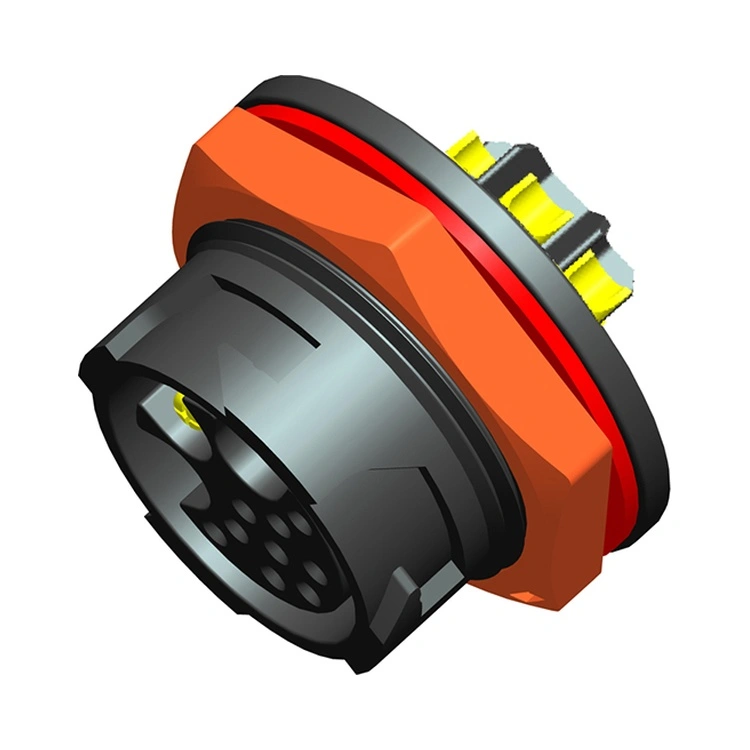

எக்ஸ் சீரிஸ் பவர் & சிக்னல் ஹைப்ரிட் கனெக்டர் என்பது ரீயூனியனின் புதுமையான இன்டர்கனெக்ட் தீர்வாகும், இது பவர் டெலிவரி மற்றும் சிக்னல் டிரான்ஸ்மிஷனை ஒருங்கிணைக்கிறது. பல இணைப்பு வகைகளை ஒரு இடைமுகத்தில் ஒருங்கிணைப்பதன் மூலம் பேனல் இடம், கேபிள் எண்ணிக்கை மற்றும் நிறுவல் சிக்கலைக் குறைப்பதற்கான உபகரண உற்பத்தியாளர்களிடமிருந்து அதிகரித்து வரும் தேவையை இந்த இணைப்பான் நிவர்த்தி செய்கிறது.
பவர் தொடர்புகள் பாதுகாப்பான, குறைந்த-எதிர்ப்பு இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன, அதே சமயம் சிக்னல் தொடர்புகள் பாதுகாக்கப்பட்டு க்ரோஸ்டாக்கைக் குறைக்கும் வகையில் நிலைநிறுத்தப்பட்டுள்ளன. ரீயூனியன் X தொடரை செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறையின் மூலம் தயாரிக்கிறது - துல்லியமான எந்திரம் மற்றும் ஊசி வடிவில் இருந்து தானியங்கு அசெம்பிளி மற்றும் 100% மின் சோதனை மூலம். மேம்பட்ட தொழில்துறை உபகரணங்கள், பேட்டரி, ஆற்றல், ebike, LED அல்லது ரோபாட்டிக்ஸ் வடிவமைக்கும் பொறியாளர்களுக்கு, இந்த இணைப்பான் நம்பகமான, திறமையான தீர்வை வழங்குகிறது, இது வயரிங் எளிதாக்குகிறது மற்றும் ஒட்டுமொத்த கணினி தடம் குறைக்கிறது.
| அம்சம் | பலன் |
| ஒரு இணைப்பியில் பவர் மற்றும் சிக்னல் | ஒற்றை இடைமுகத்தில் பவர் டெலிவரி (30A வரை) மற்றும் சிக்னல் பரிமாற்றத்தை ஒருங்கிணைக்கிறது—பேனல் இடத்தையும் கேபிள் எண்ணிக்கையையும் குறைக்கிறது. |
| வேகமான சுழற்சி பூட்டுதல் அமைப்பு | கேட்கக்கூடிய பூட்டு உறுதிப்படுத்தலுடன் கூடிய விரைவான, ஒரு கை இனச்சேர்க்கை நிறுவல் மற்றும் பராமரிப்பு நேரத்தை குறைக்கிறது. |
| IP67 சுற்றுச்சூழல் சீல் | தூசி-இறுக்கமான மற்றும் தற்காலிக மூழ்குதலுக்கு எதிராக பாதுகாக்கப்படுகிறது - தொழில்துறை மற்றும் வெளிப்புற பயன்பாடுகளுக்கு நம்பகமானது. |
| பல பவர்-சிக்னல் கட்டமைப்புகள் | 1X தொடர்: 2+4பின்கள் 3X தொடர்:3+9 ஊசிகள் வெவ்வேறு சக்தி மற்றும் சமிக்ஞை தேவைகளுக்கு ஏற்றது. |
| பிளாஸ்டிக் வீடுகள் | நைலான் பொருள்-UL94-V0, அரிப்பை எதிர்க்கும், அணிய-எதிர்ப்பு |
| தங்க முலாம் பூசப்பட்ட தொடர்புகள் | குறைந்த தொடர்பு எதிர்ப்பு மற்றும் அரிப்பு பாதுகாப்பு - நூற்றுக்கணக்கான இனச்சேர்க்கை சுழற்சிகளில் செயல்திறனை பராமரிக்கிறது. |
| -40°C முதல் +105°C வரை செயல்படும் | பரந்த வெப்பநிலை வரம்பு தீவிர தொழில்துறை மற்றும் வெளிப்புற நிலைமைகளை உள்ளடக்கியது. |
| அளவுரு | விவரக்குறிப்பு |
| தொடர்பு கட்டமைப்புகள் | 3 சக்தி + 9 சமிக்ஞை |
| மின் தொடர்பு மின்னோட்டம் | ஒரு தொடர்புக்கு 30A வரை |
| பவர் வோல்டேஜ் | 300V வரை ஏசி/டிசி |
| சிக்னல் தொடர்பு மின்னோட்டம் | ஒரு தொடர்புக்கு 5A வரை |
| சிக்னல் மின்னழுத்தம் | 30V DC வரை |
| தொடர்பு எதிர்ப்பு | ≤5mΩ |
| காப்பு எதிர்ப்பு | ≥2000MΩ |
| மின்கடத்தா தாங்கும் திறன் | 1 நிமிடத்திற்கு 1500V ஏசி |
| இனச்சேர்க்கை சுழற்சிகள் | ≥1,000 முறை |
| இயக்க வெப்பநிலை | -40°C ~ +105°C |
| பாதுகாப்பு மதிப்பீடு | IP67 (இணைந்த நிலை) |
| வீட்டுப் பொருள் | PA6+GF கருப்பு நிறம் |
| தொடர்பு பொருள் | C54400 & C3602 தங்க முலாம் & நெல் முலாம் |

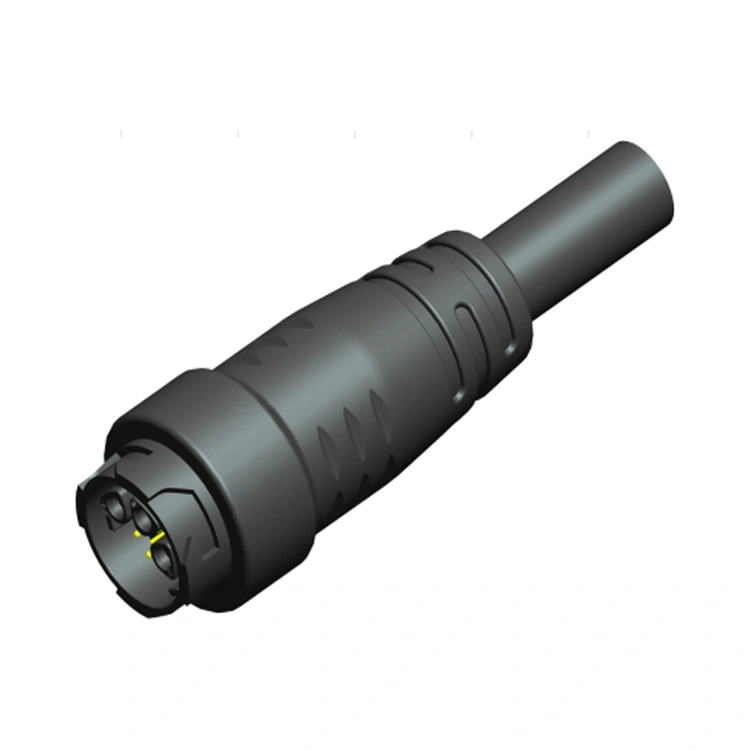

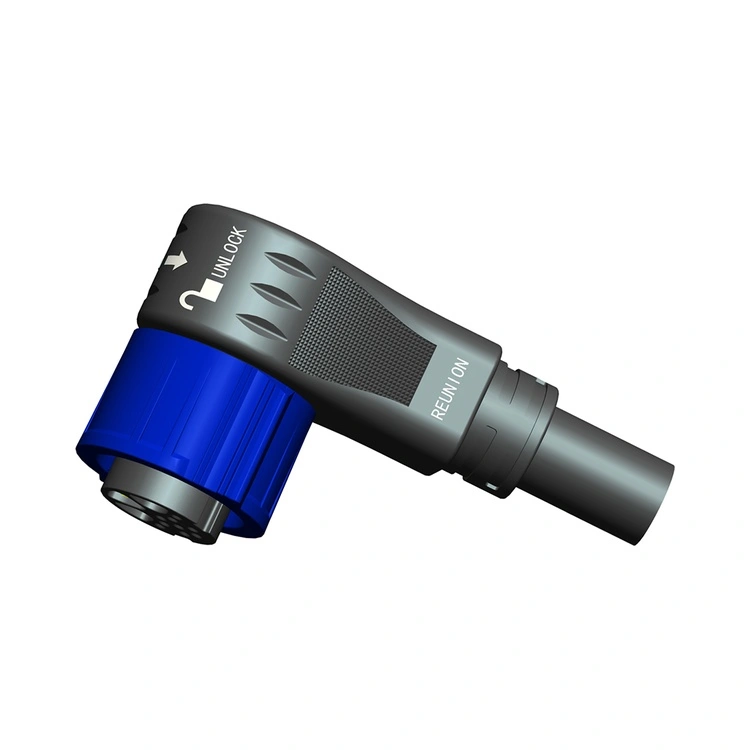

| கேபிள் வெளியேறு | நேராக அல்லது வலது கோணம் |
| அம்சம் | ரீயூனியன் எக்ஸ் தொடர் ஹைப்ரிட் | தனி சக்தி + சிக்னல் இணைப்பிகள் | பிரீமியம் ஐரோப்பிய ஹைப்ரிட் கனெக்டர் பிராண்டுகள் |
| பேனல் இடம் | ஒரு பேனல் கட்அவுட் தேவை | இரண்டு பேனல் கட்அவுட்கள் தேவை | ஒரு பேனல் கட்அவுட் |
| கேபிள் எண்ணிக்கை | ஒரு கேபிள் தேவை | இரண்டு கேபிள்கள் தேவை | ஒரு கேபிள் |
| விலை | தொகுதிக்கு ஏற்ற விலை | குறைந்த கூறு செலவு, அதிக நிறுவல் செலவு | 3-4× அதிக |
| நிறுவல் நேரம் | குறைக்கப்பட்டது (ஒரு இணைப்பு) | நீட்டிக்கப்பட்ட (இரண்டு இணைப்பிகள்) | குறைக்கப்பட்டது |
| IP67 சீல் | தரநிலை | மாறி | தரநிலை |
| தொடர்பு கட்டமைப்புகள் | பல விருப்பங்கள் - விரிவானது | தனிப்பயனாக்கக்கூடியது | வரையறுக்கப்பட்ட வரம்பு |
| சக்தி மதிப்பீடு | 30A வரை | ஒத்த | ஒத்த |
| 100% மின் சோதனை | ஒவ்வொரு அலகு | மாதிரி அடிப்படையிலானது | மாதிரி அடிப்படையிலானது |
| கண்டறியக்கூடிய தன்மை | ஈஆர்பி கண்டுபிடிக்கக்கூடியது | மாறி | ஆம் |
| முன்னணி நேரம் | 12-15 நாட்கள் | 4-8 வாரங்கள் | 4-8 வாரங்கள் |
| தனிப்பயனாக்கம் | குறைந்த MOQ | மாறி | உயர் MOQ |
ரீயூனியன் நன்மை: நீங்கள் ஒருங்கிணைந்த பவர்-சிக்னல் இணைப்பு, குறைக்கப்பட்ட பேனல் இடத் தேவைகள் மற்றும் எளிமைப்படுத்தப்பட்ட கேபிள் மேலாண்மை ஆகியவற்றைப் பெறுவீர்கள் - இவை அனைத்தும் ஐரோப்பிய பிராண்டுகளின் பிரீமியம் செலவு இல்லாமல் செலவு குறைந்த விலையில்.
| சான்றிதழ் | நோக்கம் |
| ISO 9001:2015 | தர மேலாண்மை-வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை. |
| ISO 14001:2015 | சுற்றுச்சூழல் மேலாண்மை - சரிபார்க்கப்பட்ட கழிவு குறைப்பு மற்றும் நிலையான நடைமுறைகள். |
| ISO 13485:2016 | மருத்துவ சாதனத்தின் தர மேலாண்மை-கண்டறிதல் அல்லது கண்காணிப்புக் கருவிகளில் பயன்படுத்தப்படும் X தொடர்களுக்குப் பொருந்தும். |
| UL அங்கீகரிக்கப்பட்டது | வட அமெரிக்க சந்தைகளுக்கான கூறு-நிலை பாதுகாப்பு சான்றிதழ். |
| RoHS | அபாயகரமான பொருட்களின் கட்டுப்பாடு - ஐரோப்பிய ஒன்றிய உத்தரவுக்கு இணங்குதல். |
ரீயூனியனின் X தொடர் தயாரிப்பு வரி கடுமையான செயல்முறைக் கட்டுப்பாடுகளின் கீழ் செயல்படுகிறது. IP67 சீல் ஒவ்வொரு தயாரிப்பு தொகுதியிலும் உண்மையான மூழ்கும் சோதனை மூலம் சரிபார்க்கப்படுகிறது. ஒவ்வொரு தொகுதிக்கும் சோதனை பதிவுகள், பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகள் தக்கவைக்கப்படுகின்றன.
முதன்மையான நன்மைவிண்வெளி மற்றும் கேபிள் திறன். ஒரு கலப்பின இணைப்பான்:
பேனல் கட்அவுட்களைக் குறைக்கிறது- ஒரு இணைப்பான் எதிராக இரண்டு அல்லது மூன்று தனித்தனி இணைப்பிகள்.
கேபிள் எண்ணிக்கையை குறைக்கிறது– ஒரு கேபிள் அசெம்பிளி எதிராக பல கேபிள்கள்.
நிறுவலை எளிதாக்குகிறது- ஒரு இனச்சேர்க்கை செயல்பாடு எதிராக பல செயல்பாடுகள்.
சாத்தியமான தோல்வி புள்ளிகளை குறைக்கிறது- குறைவான இணைப்புகள் தோல்வியின் குறைவான புள்ளிகளைக் குறிக்கிறது.
கேபிள் நிர்வாகத்தை மேம்படுத்துகிறது- ஒரு கேபிள் வழி மற்றும் பாதுகாப்பானது.
மருத்துவ சாதனங்கள், ரோபாட்டிக்ஸ் அல்லது சிறிய தொழில்துறை கட்டுப்பாடுகள் போன்ற வரையறுக்கப்பட்ட பேனல் இடத்தைக் கொண்ட உபகரணங்களுக்கு, ஹைப்ரிட் கனெக்டர் பெரும்பாலும் அவசியம்.
ரீயூனியன் பின்வரும் நிறுவல் நடைமுறைகளை பரிந்துரைக்கிறது:
இனச்சேர்க்கை- கேட்கக்கூடிய கிளிக் பூட்டை உறுதிப்படுத்தும் வரை உறுதியாக அழுத்தவும்.
ஓ-ரிங் ஆய்வு- உருமாற்றம், விரிசல் அல்லது கடினப்படுத்துதல் தெரிந்தால் O-வளையத்தை மாற்றவும்.
கேபிள் வளைவு ஆரம்- குறைந்தபட்சம் பராமரிக்கவும்5× கேபிள் விட்டம் இணைப்பான் நுழைவில்.
நோக்குநிலைவெளிப்புற/வாஷ் டவுன் நிறுவல்களுக்கு ஓரியண்ட் கேபிள் கீழ்நோக்கி வெளியேறும்.
