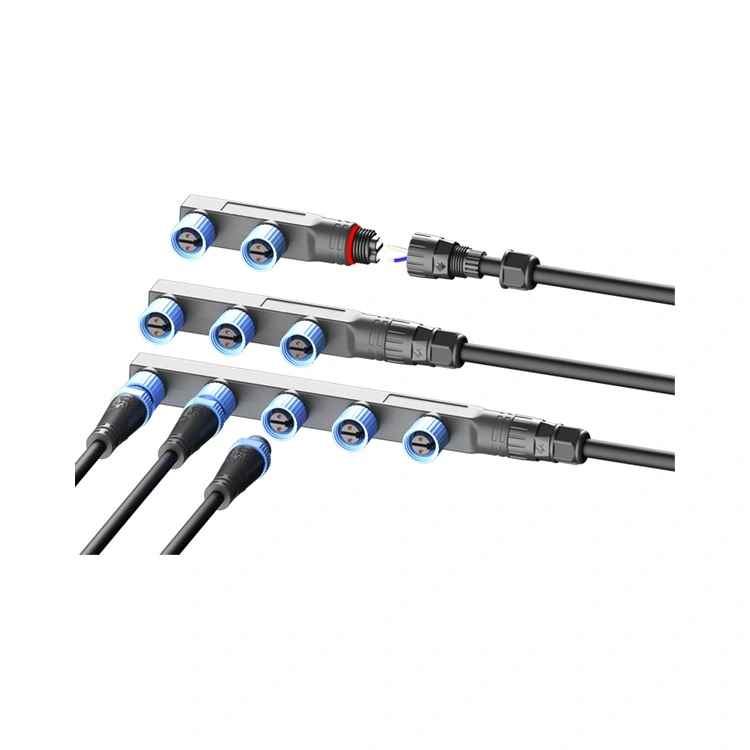

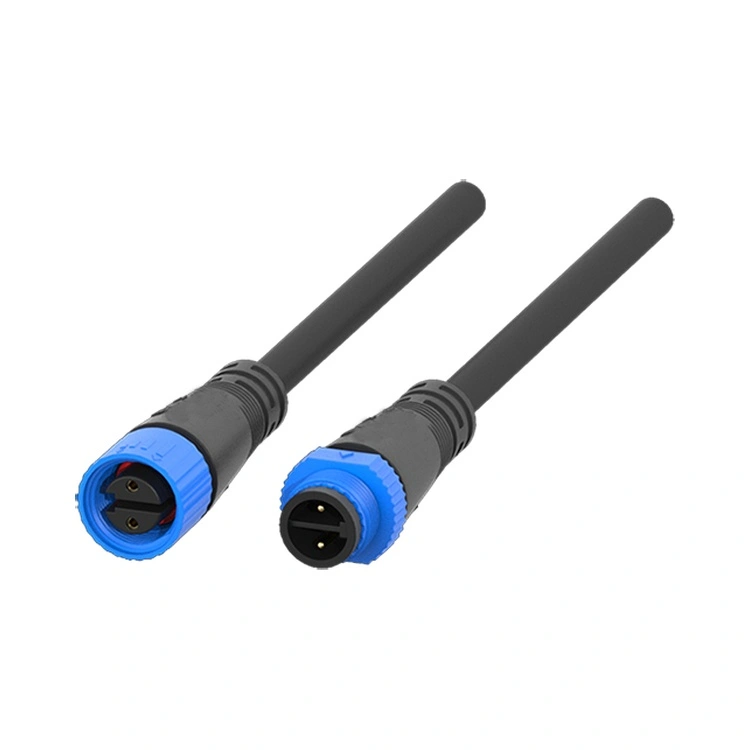

M15 சீரிஸ் LED லைட் கனெக்டர் என்பது வெளிப்புற LED லைட்டிங் தொழிற்துறைக்கான Reunion இன் பிரத்யேக இன்டர்கனெக்ட் ஆகும் - இது தொழில்துறை வெளிச்சத்தில் வேகமாக வளர்ந்து வரும் பிரிவுகளில் ஒன்றாகும். LED லைட்டிங் இடைமுகத் தரங்களுக்குச் சான்றளிக்கப்பட்ட, இந்த திரிக்கப்பட்ட வட்ட இணைப்பான், IP67-மதிப்பிடப்பட்ட சீலிங் உடன் சிறிய 15mm F-வகை வடிவமைப்பை ஒருங்கிணைக்கிறது, இது தெரு விளக்குகள், சுரங்கப்பாதை விளக்குகள், கட்டடக்கலை வெளிச்சம், அரங்கத்தின் ஃப்ளட்லைட்கள் மற்றும் வெளிப்புற LED காட்சிகளுக்கு ஏற்றதாக அமைகிறது.
கனெக்டரின் வீடுகள் அதிக வலிமை கொண்ட PA66 தெர்மோபிளாஸ்டிக் மூலம் கட்டமைக்கப்பட்டுள்ளது, இது சிறந்த வானிலை எதிர்ப்பு, அரிப்பு பாதுகாப்பு மற்றும் உலோக மாற்றுகளின் எடை மற்றும் அரிப்பு கவலைகள் இல்லாமல் இயந்திர ஆயுள் ஆகியவற்றை வழங்குகிறது.
M15 தொடரின் ஒரு முக்கிய பாதுகாப்பு அம்சம் அதன் மல்டி-கோர் இன்டர்னல் பார்டிஷன் டிசைன் ஆகும்-பவர் கண்டக்டர்களுக்கு இடையே உள்ள தனித்தனி தடைகள் கம்பி இன்சுலேஷன் சேதத்திலிருந்து ஷார்ட் சர்க்யூட்டைத் தடுக்கின்றன, இது 500Wக்கு மேல் மின்சாரம் வழங்கக்கூடிய உயர்-பவர் LED நிறுவல்களுக்கு முக்கியமான தேவையாகும்.

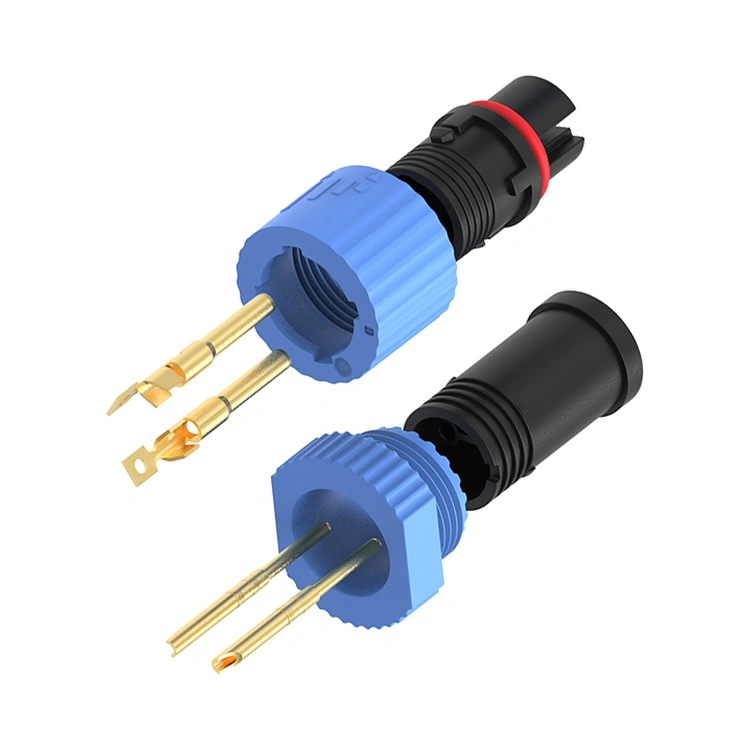

தங்க முலாம் பூசப்பட்ட செப்பு கலவையிலிருந்து தொடர்புகள் புனையப்படுகின்றன, இணைப்பியின் சேவை வாழ்க்கையில் குறைந்த மற்றும் நிலையான தொடர்பு எதிர்ப்பை (≤3mΩ) பராமரிக்கிறது.
10A வரை தற்போதைய மதிப்பீடுகளுடன் 2-, 3-, 4- மற்றும் 5-முள் உள்ளமைவுகளில் கிடைக்கிறது, M15 தொடர் நிலையான தற்போதைய மற்றும் நிலையான மின்னழுத்த LED இயக்கிகளை ஆதரிக்கிறது.
ரீயூனியன் M15 தொடரை செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறையின் மூலம் தயாரிக்கிறது - துல்லியமான ஊசி வடிவில் இருந்து தானியங்கு அசெம்பிளி மற்றும் 100% மின் சோதனை மூலம். திரிக்கப்பட்ட பூட்டுதல் பொறிமுறையானது அதிர்வு-எதிர்ப்பு இனச்சேர்க்கையை உறுதி செய்கிறது - காற்று, போக்குவரத்து அதிர்வு மற்றும் வெப்ப சைக்கிள் ஓட்டுதல் ஆகியவற்றிற்கு -40°C முதல் +105°C வரையிலான நிறுவல்களுக்கு முக்கியமானதாகும்.
வெளிப்புற விளக்கு அமைப்புகளை வடிவமைக்கும் பொறியாளர்களுக்கு, ரீயூனியனின் 15 வருட உற்பத்தி அனுபவத்தின் ஆதரவுடன், LED பயன்பாடுகளுக்கு ஏற்றவாறு நம்பகமான, பாதுகாப்பான மற்றும் கச்சிதமான தீர்வை இந்த இணைப்பான் வழங்குகிறது.
M15 தொடர் வெளிப்புற LED விளக்குகளுக்காக வடிவமைக்கப்பட்டுள்ளது, நீண்ட கால வெளிப்புற நிறுவல்களின் குறிப்பிட்ட கோரிக்கைகளை நிவர்த்தி செய்யும் அம்சங்களுடன்.
| அம்சம் | பலன் |
| IP67 சுற்றுச்சூழல் சீல் | தொடர்ச்சியான மூழ்குதலைத் தாங்கும்—தெரு விளக்குகள், சுரங்கப்பாதை விளக்குகள் மற்றும் மழை, பனி மற்றும் வெள்ளத்தால் வெளிப்படும் வெளிப்புறக் காட்சிகளுக்கு நம்பகமானது. |
| மல்டி-கோர் உள் பகிர்வுகள் | மின் கடத்திகளுக்கு இடையே தனித்தனி தடைகள் - அதிக சக்தி கொண்ட LED நிறுவல்களில் மின் பாதுகாப்பை மேம்படுத்துகிறது. |
| சிறிய F-வகை வடிவமைப்பு | ஸ்லிம் எல்இடி லுமினியர்களுக்கும், இறுக்கமான இடைவெளியுடன் கூடிய மட்டு விளக்கு அமைப்புகளுக்கும் விண்வெளி சேமிப்பு 15மிமீ இடைமுகம் சிறந்தது. |
| PA66 வீட்டுவசதி | வானிலை-எதிர்ப்பு, அரிப்பு-ஆதாரம்-வெளிப்புற சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டுள்ளது. |
| தங்க முலாம் பூசப்பட்ட செப்பு கலவை தொடர்புகள் | குறைந்த தொடர்பு எதிர்ப்பு (≤3mΩ) மற்றும் அரிப்பு பாதுகாப்பு-காலப்போக்கில் நிலையான LED இயக்கி செயல்திறனை பராமரிக்கிறது. |
| திரிக்கப்பட்ட பூட்டுதல் மெக்கானிசம் | அதிர்வு-எதிர்ப்பு இனச்சேர்க்கை - காற்று, போக்குவரத்து அதிர்வு மற்றும் வெப்ப சைக்கிள் ஓட்டுதல் ஆகியவற்றிலிருந்து தளர்வதைத் தடுக்கிறது. |
| 2-5 பின் கட்டமைப்புகள் | நிலையான மின்னோட்டம், நிலையான மின்னழுத்தம் மற்றும் கலப்பு சக்தி/சிக்னல் LED பயன்பாடுகளை ஆதரிக்கிறது. |
| -40°C முதல் +105°C வரை செயல்படும் | பரந்த வெப்பநிலை வரம்பு தீவிர வெளிப்புற நிலைமைகளை உள்ளடக்கியது - ஆர்க்டிக் குளிர்காலம் முதல் பாலைவன கோடை காலம் வரை. |
| அளவுரு | 2-முள் | 3-முள் | 4-முள் | 5-முள் |
| மின்னழுத்த மதிப்பீடு | 250V | 250V | 125V | 125V |
| தற்போதைய மதிப்பீடு | 10A | 10A | 10A | 10A |
| கம்பி பிரிவு | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
இயக்க வெப்பநிலை:-40°C ~ +105°C
பாதுகாப்பு மதிப்பீடு:IP67 / IP68 (இணைந்தது)
வீட்டுப் பொருள்:PA66
தொடர்பு பொருள்:தங்க முலாம் பூசப்பட்ட செப்பு கலவை
தொடர்பு எதிர்ப்பு:≤3mΩ
இனச்சேர்க்கை சுழற்சிகள்:≥500
வடிவமைப்பு தரநிலை:LED லைட்டிங் இடைமுக தரநிலைகளுடன் இணங்குகிறது
எரியக்கூடிய மதிப்பீடு:UL 94 V-0
அனைத்து பொருட்களும் RoHS இணக்கமானது
M15 சீரிஸ் LED லைட் கனெக்டர் வெளிப்புற லைட்டிங் பயன்பாடுகள் முழுவதும் பயன்படுத்தப்படுகிறது, அங்கு நம்பகத்தன்மை மற்றும் பாதுகாப்பு மிக முக்கியமானது.
தெரு & நெடுஞ்சாலை விளக்குகள்- LED தெரு விளக்குகள் மற்றும் நெடுஞ்சாலை வெளிச்ச அமைப்புகள்.
சுரங்கப்பாதை விளக்கு- நெடுஞ்சாலை மற்றும் ரயில்வே சுரங்கப்பாதை வெளிச்சம்.
கட்டிடக்கலை & முகப்பு விளக்குகள்- வெளிப்புறங்கள், பாலங்கள் மற்றும் நினைவுச்சின்னங்களை உருவாக்குதல்.
அரங்கம் & விளையாட்டு விளக்குகள்- பெரிய பகுதி ஃப்ளட்லைட்டிங் அமைப்புகள்.
வெளிப்புற LED காட்சிகள்- மட்டு விளம்பர பலகைகள் மற்றும் பெரிய வடிவ திரைகள்.
இயற்கை & பூங்கா விளக்குகள்- பாதை விளக்குகள், அலங்கார நிறுவல்கள் மற்றும் தோட்டத்தில் வெளிச்சம்.
சூரிய ஒளியில் இயங்கும் விளக்கு- ஆஃப்-கிரிட் தெரு மற்றும் பாதை விளக்குகள்.
| சான்றிதழ் | நோக்கம் |
| ISO 9001:2015 | தர மேலாண்மை-வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை. |
| ISO 14001:2015 | சுற்றுச்சூழல் மேலாண்மை - சரிபார்க்கப்பட்ட கழிவு குறைப்பு மற்றும் நிலையான நடைமுறைகள். |
| ISO 13485:2016 | மருத்துவ சாதனத்தின் தர மேலாண்மை - கண்டறியும் அல்லது கண்காணிப்பு கருவிகளில் பயன்படுத்தப்படும் M15 க்கு பொருந்தும். |
| UL அங்கீகரிக்கப்பட்டது | வட அமெரிக்க சந்தைகளுக்கான கூறு-நிலை பாதுகாப்பு சான்றிதழ். |
| RoHS | அபாயகரமான பொருட்களின் கட்டுப்பாடு - ஐரோப்பிய ஒன்றிய உத்தரவுக்கு இணங்குதல். |
ரீயூனியனின் எம்15 எல்இடி இணைப்பான் உற்பத்தி வரிசையானது கடுமையான செயல்முறைக் கட்டுப்பாடுகளின் கீழ் செயல்படுகிறது. IP67 சீல் ஒவ்வொரு தயாரிப்பு தொகுதியிலும் உண்மையான மூழ்கும் சோதனை மூலம் சரிபார்க்கப்படுகிறது. சோதனைப் பதிவுகள், பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகள் ஆகியவை உங்கள் தரத் தணிக்கைகள் மற்றும் வாடிக்கையாளர் ஆவணத் தேவைகளை ஆதரிக்கும் ஒவ்வொரு தொகுதிக்கும் தக்கவைக்கப்படுகின்றன.
பல மைய உள் பகிர்வு வடிவமைப்பு aபாதுகாப்பு அம்சம் குறிப்பாக LED லைட்டிங் பயன்பாடுகளுக்காக M15 தொடரில் வடிவமைக்கப்பட்டுள்ளது. உயர்-பவர் LED நிறுவல்களில், மின்சாரம் 350V DC வரை மின்னழுத்தத்தில் > 500W வழங்க முடியும். வயர் இன்சுலேஷன் லேயர் சேதமடைந்தால் (நிறுவலின் போது அல்லது அதிர்வினால்), வெளிப்படும் கடத்திகள் ஷார்ட் சர்க்யூட்-இயக்கி தோல்வி அல்லது தீயை ஏற்படுத்தலாம். உள் பகிர்வுகள் இணைப்பான் உடலில் உள்ள கடத்திகளுக்கு இடையில் உடல் பிரிவை வழங்குகின்றன, காப்பு சமரசம் செய்யப்பட்டாலும் தொடர்பைத் தடுக்கிறது. இந்த அம்சம்நிலையானது அல்ல பொது-நோக்கு இணைப்பிகளில் (M8/M12) மற்றும் M15க்கான முக்கிய வேறுபாடு ஆகும். ரீயூனியனின் பகிர்வுகள் இன்சுலேட்டருடன் ஒருங்கிணைந்த முறையில் வடிவமைக்கப்படுகின்றன-தனியான கூறுகளாக சேர்க்கப்படவில்லை-அவை இணைப்பியின் சேவை வாழ்க்கை முழுவதும் பயனுள்ளதாக இருக்கும்.
வெளிப்புற LED நிறுவல்களில் IP67 சீல் அடைய மற்றும் பராமரிக்க, Reunion பரிந்துரைக்கிறது:
இனச்சேர்க்கை முறுக்கு- O-ரிங் பேனல் மேற்பரப்பைத் தொடர்பு கொள்ளும் வரை இணைப்பு நட்டைக் கையால் இறுக்கவும், பின்னர் கூடுதல் முறுக்குவிசையைப் பயன்படுத்தவும்0.4-0.6Nmஒரு முறுக்கு குறடு பயன்படுத்தி. 0.8Nm ஐ விட அதிகமாக இல்லை.
ஓ-ரிங் ஆய்வு- முன் நிறுவப்பட்ட O-வளையம் ஒவ்வொரு பராமரிப்பு சுழற்சியிலும் பரிசோதிக்கப்பட வேண்டும். சிதைவு, விரிசல் அல்லது கடினப்படுத்துதல் தெரிந்தால் மாற்றவும்.
ஓ-ரிங் மாற்று அட்டவணை- தினசரி வெப்ப சைக்கிள் ஓட்டுதலுடன் வெளிப்புற நிறுவல்களுக்கு, தடுப்பு பராமரிப்பின் ஒரு பகுதியாக ஒவ்வொரு 2-3 வருடங்களுக்கும் O- வளையங்களை மாற்றவும்.
கேபிள் வளைவு ஆரம்- குறைந்தபட்ச வளைவு ஆரம் பராமரிக்கவும்5× கேபிள் விட்டம் கேபிள் முத்திரையில் அழுத்தத்தைத் தடுக்க இணைப்பான் நுழைவில்.
கேபிள் நோக்குநிலை- சீல் இடைமுகத்திற்கு அருகில் நீர் தேங்குவதைத் தடுக்க கேபிள் வெளியேறும் வழியை கீழ்நோக்கி திசை திருப்பவும்.
மீண்டும் இணைக்கும் முன் சுத்தம் செய்தல்- சீல் சமரசம் குப்பைகள் தடுக்க மீண்டும் இணைக்கும் முன் லேசான சோப்பு மற்றும் தண்ணீர் இணைப்பு வெளிப்புறங்களை சுத்தம்.
