தி M15 தொடர் நீர்ப்புகா இணைப்பு இது ஒரு திரிக்கப்பட்ட வட்ட இடைமுகம் மட்டுமல்ல; இது ரீயூனியனின் பிரத்யேகப் பாதுகாப்புத் தடையாகும், அங்கு அதிக ஆற்றல் கொண்ட LED அமைப்புகளுக்கு, இடக் கட்டுப்பாடுகள் தீவிர வானிலை வெளிப்பாட்டைச் சந்திக்கின்றன. நிலையான M12 விருப்பங்கள் குறைந்த-தற்போதைய சிக்னல்களைக் கையாளும் போது, இந்த 15mm இயங்குதளம் 16-20AWG கன்டக்டர்களுக்கு இடமளிக்கிறது, ஒரு முள் ஒன்றுக்கு 10A வரை சுமந்து செல்லும்-கட்டிடக்கலை மற்றும் உள்கட்டமைப்பு திட்டங்களில் நவீன 500W+ LED இன்ஜின்களை இயக்குவதற்கு முக்கியமானதாகும்.

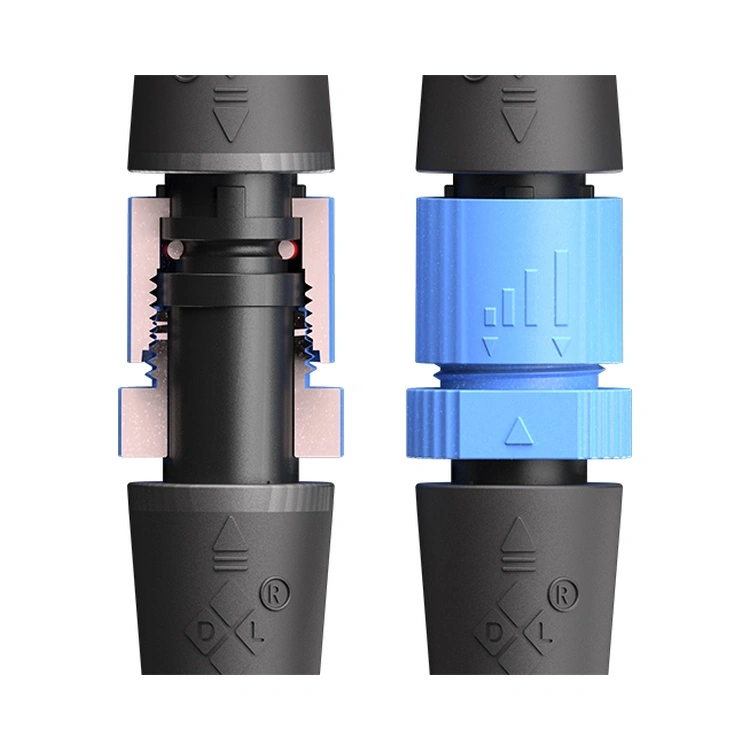

தனித்துவமான பொறியியல் வேறுபாடு: வகை வடிவமைப்பு வீட்டுவசதி ஒருங்கிணைக்கிறதுபல மைய உள் பகிர்வுகள்ஒரே ஷெல்லுக்குள் சக்தி மற்றும் சமிக்ஞை பாதைகளை பிரிக்கும் இயற்பியல் தடைகள். நிஜ-உலக நிறுவல்களில் (எ.கா., 24/7 செயல்பாட்டுடன் கூடிய சுரங்கப்பாதை விளக்கு), அதிர்வுக்கு எதிராக தனிப்பட்ட கம்பி இன்சுலேஷன் அணிந்தால், இந்த பகிர்வு பேரழிவு குறுகிய சுற்றுகளைத் தடுக்கிறது, இது பொதுவான வட்ட இணைப்பிகளால் பெரும்பாலும் கவனிக்கப்படுவதில்லை.

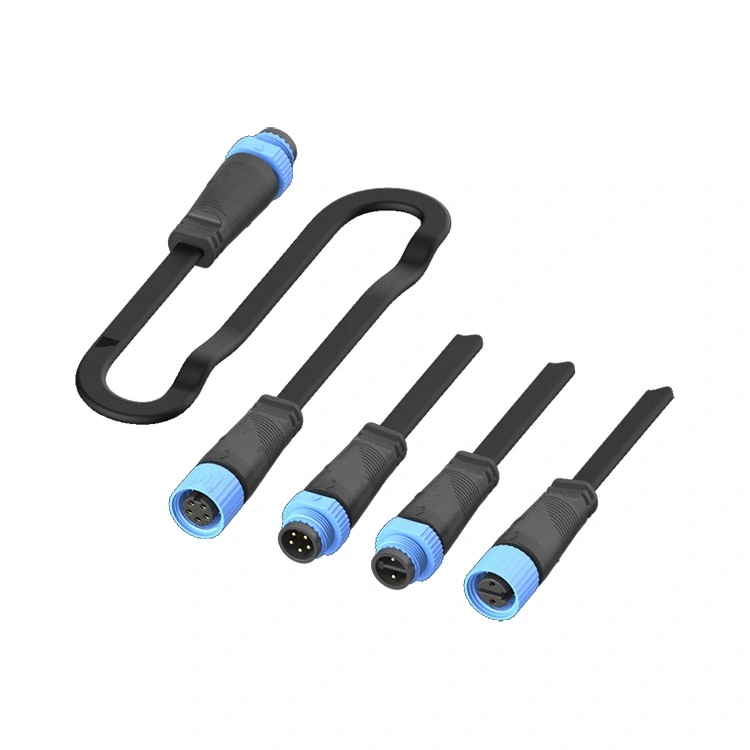

ரீயூனியன் செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறையின் மூலம் இந்தத் தொடரைத் தயாரிக்கிறது: துல்லியமான PA66 இன்ஜெக்ஷன் மோல்டிங், செப்பு அலாய் தொடர்புகளில் தானியங்கு தங்க முலாம் மற்றும் ஒரு தொகுதிக்கு 100% மின் சோதனை. 2-, 3-, 4- மற்றும் 5-முள் தளவமைப்புகளில் கிடைக்கிறது, M15 தொடர் நீர்ப்புகா இணைப்பு காற்றினால் தூண்டப்பட்ட அதிர்வு மற்றும் தினசரி வெப்ப சைக்கிள் ஓட்டுதலின் கீழ் முறுக்கு ஒருமைப்பாட்டை பராமரிக்கும் திரிக்கப்பட்ட லாக்கிங் நட்டுடன், நிலையான தற்போதைய மற்றும் நிலையான மின்னழுத்த LED இயக்கிகள் இரண்டையும் ஆதரிக்கிறது.
| அம்சம் | உங்கள் திட்டத்திற்கான பொறிக்கப்பட்ட நன்மை |
| IP67/IP68 மேட் சீலிங் | தற்காலிக வெள்ளம் (IP67) மற்றும் 1.5 மீ (IP68) வரை தொடர்ந்து மூழ்குவதைத் தாங்கும் - தொகுதி அளவிலான நீர் உட்செலுத்துதல் சோதனைகள் மூலம் சரிபார்க்கப்பட்டது |
| சிறிய 15 மிமீ வகை வடிவமைப்பு | ஸ்லிம்லைன் எல்இடி லுமினியர்கள் மற்றும் ஒவ்வொரு மில்லிமீட்டரும் கணக்கிடப்படும் துருவ-மவுண்டட் டிஸ்ப்ளேக்களில் பொருந்துகிறது; சாதனங்களில் காற்று சுமையை குறைக்கிறது. |
| மல்டி-கோர் உள் பகிர்வுகள் | பாதுகாப்பு-முதலில்: மின்சுற்றுகளுக்கு இடையே உள்ள இயற்பியல் பிரிப்பு (250V/10A) இன்சுலேஷன் க்ரீபேஜில் இருந்து வளைவைத் தடுக்கிறது |
| PA66 வீட்டுவசதி | கடலோர அல்லது வேதியியல் ரீதியாக ஆக்கிரமிப்பு சூழல்களில் உலோக வீடுகளை மிகைப்படுத்துகிறது. |
| தங்க முலாம் பூசப்பட்ட தொடர்புகள் | 500+ இனச்சேர்க்கை சுழற்சிகளுக்கு மேல் ≤3mΩ தொடர்பு எதிர்ப்பை பராமரிக்கிறது |
| கோர்கள் | 2,3,4,5 பின்கள் விருப்பமானது |
| அளவுரு | 2-முள் | 3-முள் | 4-முள் | 5-முள் |
| மின்னழுத்த மதிப்பீடு | 250V | 250V | 125V | 125V |
| தற்போதைய மதிப்பீடு (ஒரு முள்) | 10A | 10A | 10A | 10A |
| கம்பி வீச்சு | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| மின்கடத்தா தாங்கும் மின்னழுத்தம் | 1500V ஏசி | 1500V ஏசி | 1000V ஏசி | 1000V ஏசி |
| காப்பு எதிர்ப்பு | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
இயக்க வெப்பநிலை:-40°C ~ +105°C
பாதுகாப்பு:IP67 / IP68 (சப்ளை செய்யப்பட்ட O-ரிங் உடன் இணைக்கப்பட்ட நிலையில் சரிபார்க்கப்பட்டது)
வீட்டுவசதி:PA66

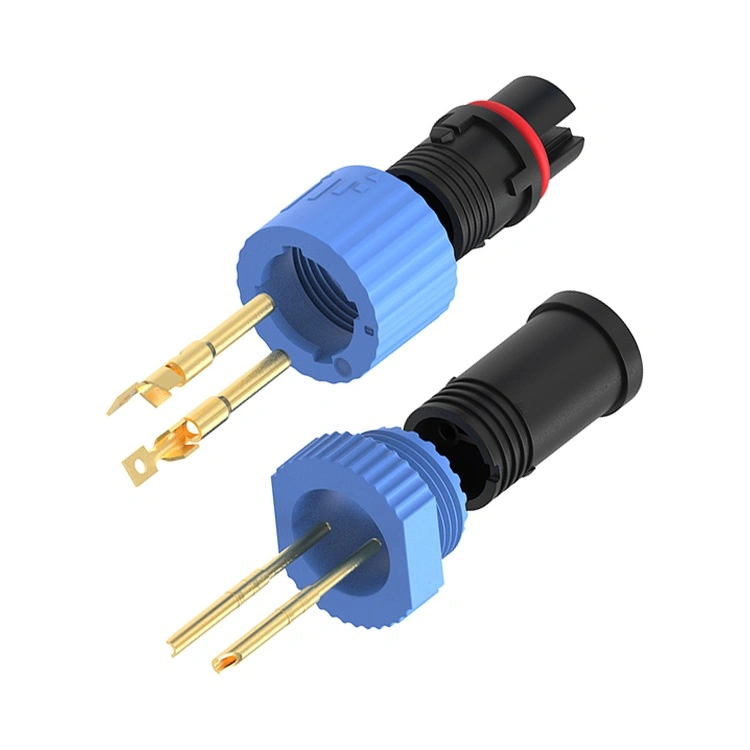

தொடர்பு:தங்க முலாம் பூசப்பட்ட செப்பு கலவை
தொடர்பு எதிர்ப்பு:≤3mΩ
இனச்சேர்க்கை ஆயுள்:≥500 முறை
எரியக்கூடிய தன்மை:UL 94 V-0
இணக்கம்:RoHS, ரீச்
| அம்சம் | ரீயூனியன் M15 தொடர் | பிரீமியம் EU/US பிராண்டுகள் | குறைந்த விலை மாற்றுகள் |
| அலகு விலை | தொகுதி-போட்டி (வரிசைப்படுத்தப்பட்ட விலையைக் கேட்கவும்) | 2-3 மடங்கு அதிகம் | முன்கூட்டியே மலிவானது, ஆனால் மறைக்கப்பட்ட தோல்வி செலவுகள் |
| உள் பாதுகாப்பு பகிர்வுகள் | ஆம் – அனைத்து பின்களிலும் நிலையானது | அரிதாக வழங்கப்படுகிறது | எப்போதும் இல்லாதது |
| வீட்டுப் பொருள் | PA66 | PA அல்லது துத்தநாகம்-அலாய் | மறுசுழற்சி / அறியப்படாத தரம் - 2 ஆண்டுகளில் உடையக்கூடியதாக மாறும் |
| தொடர்பு முலாம் | தங்க முலாம் பூசுதல் | தங்கம் அல்லது வெள்ளி (0.1–0.2µm) | தகரம் அல்லது பூச்சு இல்லை |
| வெப்பநிலை வரம்பு | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| கண்டறியக்கூடிய தன்மை | பிசின் தொகுதியிலிருந்து இறுதி அசெம்பிளி வரை ஈஆர்பி-குறியிடப்பட்டது | ஆம் | இல்லை |
| முன்னணி நேரம் | 12-15 நாட்கள் | 6-8 வாரங்கள் | கணிக்க முடியாதது (30-60 நாட்கள்) |
| தனிப்பயனாக்கம் MOQ | 100 பிசிக்கள் (கேபிள் அசெம்பிளிகளுக்கு) | 500+ பிசிக்கள் | வழங்கப்படவில்லை |
| பொறியியல் ஆதரவு | 24 மணிநேர பதில், 10 உள் பொறியாளர்கள் | அடுக்கு ஆதரவு காரணமாக மெதுவாக | தொழில்நுட்ப ஆதரவு இல்லை |
ரீயூனியனின் உற்பத்தி வசதி (ISO 9001, 14001 மற்றும் 13485 சான்றளிக்கப்பட்டது) கடுமையான புள்ளியியல் செயல்முறைக் கட்டுப்பாட்டின் கீழ் செயல்படுகிறது. ஒவ்வொரு உற்பத்தி நிறைய M15 தொடர் நீர்ப்புகா இணைப்பு அடங்கும்:
மூலப்பொருள்
செயல்பாட்டில் உள்ள ஊசி வடிவ பதிவுகள் (அழுத்தம், வெப்பநிலை, சுழற்சி நேரம்)
100% மின் சோதனை (ஹை-பாட், இன்சுலேஷன் ரெசிஸ்டன்ஸ் மற்றும் காண்டாக்ட் ரெசிஸ்டன்ஸ்)
IP67 அமிர்ஷன் சோதனை அறிக்கைகள் (ஒவ்வொரு தொகுப்பிலிருந்தும் சீரற்ற மாதிரி - புகைப்படங்கள் மற்றும் வீடியோக்கள் தக்கவைக்கப்பட்டுள்ளன)
தி M15 தொடர் நீர்ப்புகா இணைப்பு லைட்டிங்கிற்காக மீண்டும் உருவாக்கப்பட்ட ஒரு பொதுவான ஆட்டோமேஷன் இணைப்பான் அல்ல. இது மூன்று உண்மையான இடைவெளிகளைக் குறிக்கிறது:
தற்போதைய திறன்: M12/M8 பொதுவாக 4A அதிகபட்சத்தைக் கையாளுகிறது; M15 வழங்குகிறதுமுள் ஒன்றுக்கு 10ஏ- 100W+ LED தொகுதிகளுக்கு அவசியம்.
பாதுகாப்பு பகிர்வுகள்: உள் தடைகள் உள்ளனகட்டாயம் SELV (பாதுகாப்பு கூடுதல் குறைந்த மின்னழுத்தம்) அமைப்புகளுக்கு சக்தி மற்றும் கட்டுப்பாட்டு கம்பிகள் இணைந்திருக்கும். அவை இல்லாமல், ஒரு தவறான கம்பி இழையானது 250V ஒரு சிக்னல் லைனுக்கு சுருக்கி-இயக்கிகளை அழிக்கும்.
ஆயுள்: புற ஊதா நிலைப்படுத்திகளுடன் கூடிய M15 இன் PA66 ஹவுசிங் சூரியனால் தூண்டப்பட்ட விரிசலைத் தடுக்கிறது—வெளிப்புற துருவ மவுண்ட்களில் நிலையான M12 நைலான் கலவைகளுக்கு அறியப்பட்ட தோல்வி முறை.
மூன்று பொறியியல் காரணங்கள்:
வெப்ப விரிவாக்க பொருத்தம்: PA66 கேபிள் ஜாக்கெட் மற்றும் LED வீடுகளுடன் விரிவடைகிறது/சுருங்குகிறது, -40°C~+105°C ஊசலாட்டத்தின் போது சீல் சீர் அழுத்தத்தைக் குறைக்கிறது.
கால்வனிக் அரிப்பைத் தவிர்ப்பது: கடலோர அல்லது ஐசிங் உப்பு சூழல்களில், உலோக இணைப்பிகள் முலாம் பூசப்பட்டாலும் கூட பிளவு அரிப்பை பாதிக்கின்றன. PA66 இதை முற்றிலும் நீக்குகிறது.
எடை குறைப்புஅன்று: சமமான உலோக ஓடுகளை விட 40% இலகுவானது-காற்று சுமையின் கீழ் கான்டிலீவர்டு லுமினேயர் ஆயுதங்களுக்கு முக்கியமானது.
மெட்டல் ஷீல்டிங் தேவைப்படும் திட்டங்களுக்கு (எ.கா., ஈஎம்ஐ-சென்சிட்டிவ் மெடிக்கல் லைட்டிங்), ரீயூனியன் மாற்றுத் தொடர்களை வழங்குகிறது-ஆனால் 95% வெளிப்புற LED பயன்பாடுகளுக்கு, மொத்த உரிமைச் செலவில் PA66 உலோகத்தை மிஞ்சும்.
இனச்சேர்க்கை முறுக்கு:ஓ-ரிங் இருக்கைகள் வரை கையை இறுக்கி, பிறகு விண்ணப்பிக்கவும்0.4–0.6 என்எம் ஒரு முறுக்கு விசையுடன். 0.8 Nm ஐ தாண்டக்கூடாது (அதிக-அழுத்தம் O-வளையத்தை சிதைக்கிறது).
ஓ-ரிங் ஆய்வு:முன் நிறுவப்பட்ட NBR O-வளையத்தை ஒவ்வொரு முறையும் மாற்றவும்24 மாதங்கள் தினசரி வெப்ப சைக்கிள் ஓட்டுதல்>30°C டெல்டா கொண்ட நிறுவல்களுக்கு.
கேபிள் நுழைவு:பராமரிக்க a5× கேபிள் விட்டம் கம்பி இன்சுலேஷனைச் சுற்றி மைக்ரோ-இடைவெளிகளைத் தடுக்க, திரிபு நிவாரணத்தில் ஆரம் வளைக்கவும்.
நோக்குநிலை: பேக்ஷெல் இடைமுகத்தில் நீர் தேங்குவதைத் தவிர்க்க எப்போதும் கேபிளை கீழ்நோக்கிச் செல்லவும்.
ரீயூனியன் தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட கேபிள் சேணம்களை முன் முறுக்கு இணைப்பான்களுடன் வழங்குகிறது-முக்கியமான உள்கட்டமைப்பு திட்டங்களுக்கான புல நிறுவல் மாறுபாட்டை நீக்குகிறது.
