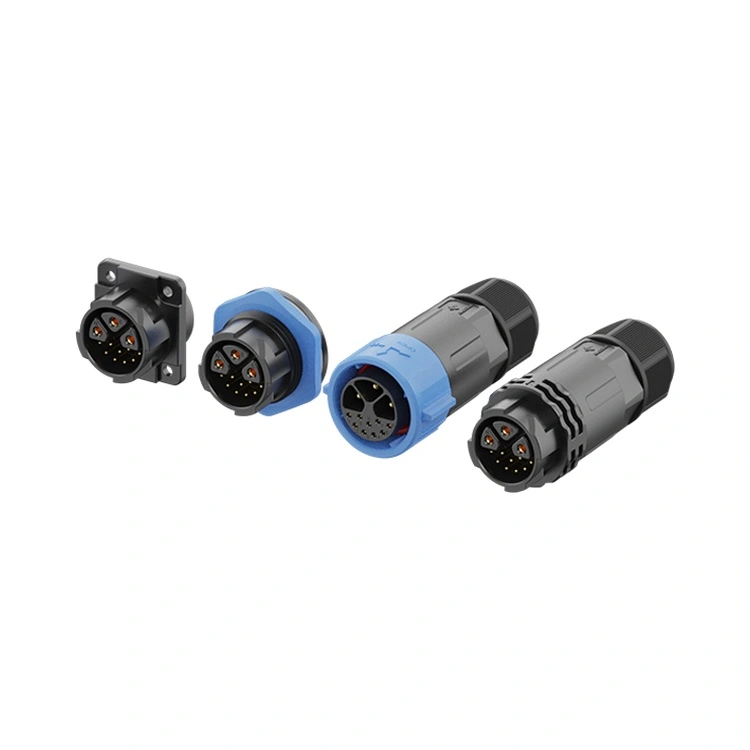

ரீயூனியன் எம்25 சீரிஸ் எல்இடி லைட் கனெக்டர் என்பது 1,000Wக்கு மேல் உள்ள சாதனங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு வெப்ப சைக்கிள் ஓட்டுதல் (ΔT வரை 145 டிகிரி செல்சியஸ் வரை) மற்றும் மெக்கானிக்கல் ஷாக் ஆகியவை நிலையான M20 தீர்வுகளைக் குறைக்கும். பொதுவான நகல்களைப் போலல்லாமல், இந்தத் தொடர் ஒவ்வொரு தயாரிப்புத் தொகுதிக்கும் உட்பட்டது:
1)100% ஹிபாட் மற்றும் தொடர்பு எதிர்ப்பு சோதனை
2)IP67 நீர்ப்புகா சோதனை – 1மீ ஆழம், 30 நிமிடங்கள், வீடியோ பதிவுகளுடன் ஆவணப்படுத்தப்பட்டுள்ளது
3) வெப்ப அதிர்ச்சி சரிபார்ப்பு – 500 சுழற்சிகள் -40°C முதல் +105°C வரை சீல் தளர்வு இல்லாமல்
இந்தச் சோதனை நெறிமுறை வெளிப்புற LED சிஸ்டங்களில் #1 தோல்விப் பயன்முறையை நேரடியாகக் குறிக்கிறது: காற்றால் தூண்டப்பட்ட கேபிள் ஸ்வேயால் ஏற்படும் மைக்ரோ-மோஷன் ஃப்ரெட்டிங் அரிப்பை. திரிக்கப்பட்ட லாக்கிங் மெக்கானிசம் (பரிந்துரைக்கப்பட்ட முறுக்கு 1.2–1.5Nm) இடைமுக அழுத்தத்தை 80Nக்கு மேல் பராமரிக்கிறது, 50மீ உயரமுள்ள ஸ்டேடியம் மாஸ்ட்களில் பொருத்தப்பட்டாலும் நிலையான தொடர்பை உறுதி செய்கிறது.
| தேர்வு அளவுகோல் | ரீயூனியன் எம்25 சீரிஸ் எல்இடி லைட் கனெக்டர் | M20 தொடர் (குறைந்த கொள்ளளவு) | முத்திரையிடப்படாத M25 தோற்றம் ஒத்தவை |
| அதிகபட்ச தொடர்ச்சியான மின்னோட்டம் | 30A (பவர் பின்னுக்கு) | 30A (ஆனால் 85 டிகிரி செல்சியஸ் வெப்பநிலையில் 22A ஆக இருக்கும்) | 30A ஐப் பெறவும், ஆனால் 25A இல் தோல்வியடைந்தது (தெர்மல் பட அறிக்கை இல்லை) |
| கலப்பின முள் விருப்பங்கள் | 3+2 / 3+5 /3+9 ஊசிகள் | 2+2 மட்டும் (தனிப்பயன் MOQ 500+) | எதுவுமில்லை - சக்தி-மட்டும் குண்டுகள் |
| IP67 நீர்ப்புகா | ஒவ்வொரு தொகுதியும் - மூழ்கி-சோதனை செய்யப்பட்டது, புகைப்படங்கள் தக்கவைக்கப்படுகின்றன | மாதிரி அடிப்படையிலான (1,000க்கு 1) | ஆவணப்படுத்தப்படவில்லை |
| கேபிள் OD தங்குமிடம் | 6-12 மிமீ (கையுறை நட்பு நர்லிங்) | 4-8மிமீ | 5-10 மிமீ (மோசமான திரிபு நிவாரணம்) |
| முன்னணி நேரம் (1,000 பிசிக்கள்) | 15-20 நாட்கள் | 4-6 வாரங்கள் | கணிக்க முடியாதது (பெரும்பாலும் கைவிடப்பட்டது) |
| கண்டறியக்கூடிய தன்மை | ERP தொகுதி குறியீடு → மூலப்பொருள் சான்றிதழ்கள் | தொகுதி-நிலை | இல்லை |
பரிந்துரை: ROI > 3 ஆண்டுகள் மற்றும் திட்டமிடப்படாத வேலையில்லா நேரச் செலவுகள் மணிநேரத்திற்கு $2,000 (எ.கா. விமான நிலைய ஏப்ரான்கள், டன்னல் எக்ரஸ் லைட்டிங்) எந்தத் திட்டத்திற்கும் Reunion M25 தொடர் LED லைட் கனெக்டரைக் குறிப்பிடவும்.
| அளவுரு | 2-முள் | 3-முள் | 4-முள் | 5-முள் | 6-முள் | 3+2-முள் | 3+5-முள் | 3+9-முள் |
| மின்னழுத்த மதிப்பீடு | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| தற்போதைய மதிப்பீடு | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| கம்பி பிரிவு | 0.75-4.0மிமீ² | 0.75-4.0மிமீ² | 0.5-2.5 மிமீ² | 0.5-2.5 மிமீ² | 0.25-1.5 மிமீ² | 0.25-2.5 மிமீ² | 0.25-2.5 மிமீ² | 0.25-2.5 மிமீ² |
3+5 உள்ளமைவில் உள்ள 5 சிக்னல் பின்கள் 2.54மிமீ சுருதியுடன் சுயாதீனமாக பாதுகாக்கப்பட்டு, > 250kHz இல் 40dB க்ரோஸ்டாக் அட்டென்யூவேஷனை வழங்குகிறது - DMX512 RDM இரு-திசை தொடர்புக்கு முக்கியமானது. DALI-2 பயன்பாடுகளுக்கு, 30A பவர் ரெயிலைப் பராமரிக்கும் போது, 3+2 பின் மாறுபாடு (2 சிக்னல் கம்பிகள்) ஒரு லூப்பிற்கு 64 ஃபிக்சர்கள் வரை முகவரியிடுவதை ஆதரிக்கிறது.
3+5 பின்கள்: பின்கள் 1–3 = L1/L2/L3 (3-ஃபேஸ், 20A ஒவ்வொன்றும்); பின்ஸ் 4–5 = DALI +/-; பின்கள் 6–7 = DMX தரவு+ / தரவு- ; பின் 8 = DMX பொதுவானது (கவசம் குறிப்பு).
3+2 ஊசிகள்: பின்கள் 1–3 = L/N/PE (ஒற்றை-கட்டம் 30A அல்லது 3-கட்டம் 20A); பின்ஸ் 4–5 = 0-10V டிம்மிங் அல்லது DALI.
இந்த கலப்பின கட்டமைப்பு 40% டெர்மினல்-பிளாக் பிளவுகளை நீக்குவதன் மூலம் கள உழைப்பைக் குறைக்கிறது
A: உயர்-டெம்ப் தெர்மோபிளாஸ்டிக் இன்சுலேட்டர் (UL 94 V-0) தாக்க வலிமை >6 kJ/m² -40°C இல் (ஐஎஸ்ஓ 179 க்கு சோதனை செய்யப்பட்டது) தக்கவைக்கிறது. சிலிகான் ஓ-ரிங் 500 குளிர்-தொடக்க சுழற்சிகளுக்குப் பிறகு சுருக்க அமைப்பை <20% பராமரிக்கிறது.
நிலையான DALI-கட்டுப்படுத்தப்பட்ட திட்டங்களுக்கு, 3+2 உள்ளமைவைப் பரிந்துரைக்கிறோம்:
LED இயக்கி உள்ளீட்டிற்கான 3 பவர் பின்கள் (ஒவ்வொன்றும் 20A).
DALI தரவுக்கான 2 சிக்னல் பின்கள் (ஒவ்வொன்றும் 10A).
இது உயர்-வாட்டேஜ் லுமினியர்களுக்கு போதுமான சக்தியை வழங்குகிறது மற்றும் 300 மீட்டர் வரை இயங்கும் DALI தகவல்தொடர்புகளை ஆதரிக்கிறது. பல சேனல் வண்ணக் கட்டுப்பாடு அல்லது ஒருங்கிணைந்த சென்சார் கருத்துக்கு, 3+5 அல்லது 3+9 வேறுபாடுகளைத் தேர்வுசெய்யவும். அனைத்து உள்ளமைவுகளும் DALI, DMX, 0-10V மற்றும் RS-485 நெறிமுறைகளுக்கான சமிக்ஞை ஒருமைப்பாட்டைப் பராமரிக்கின்றன.
