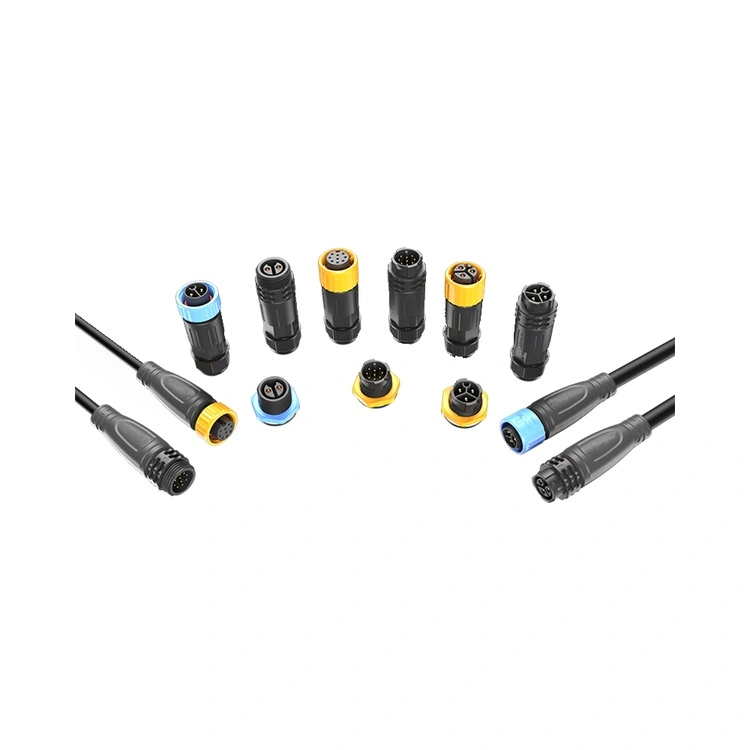

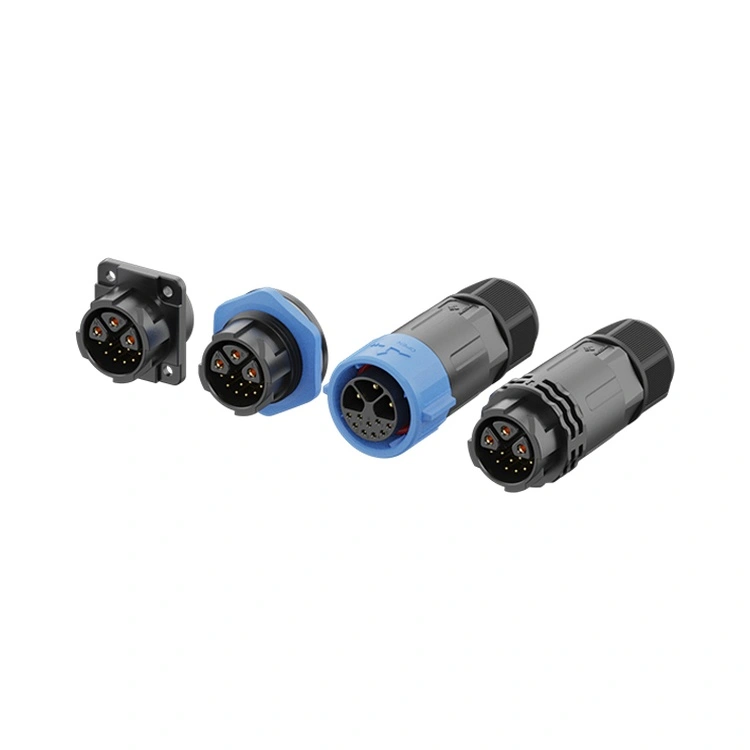

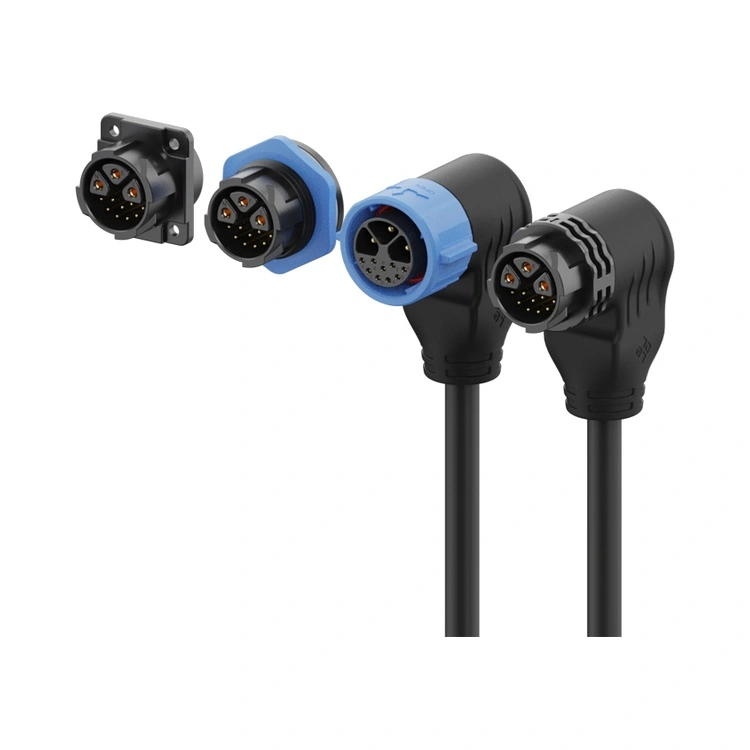

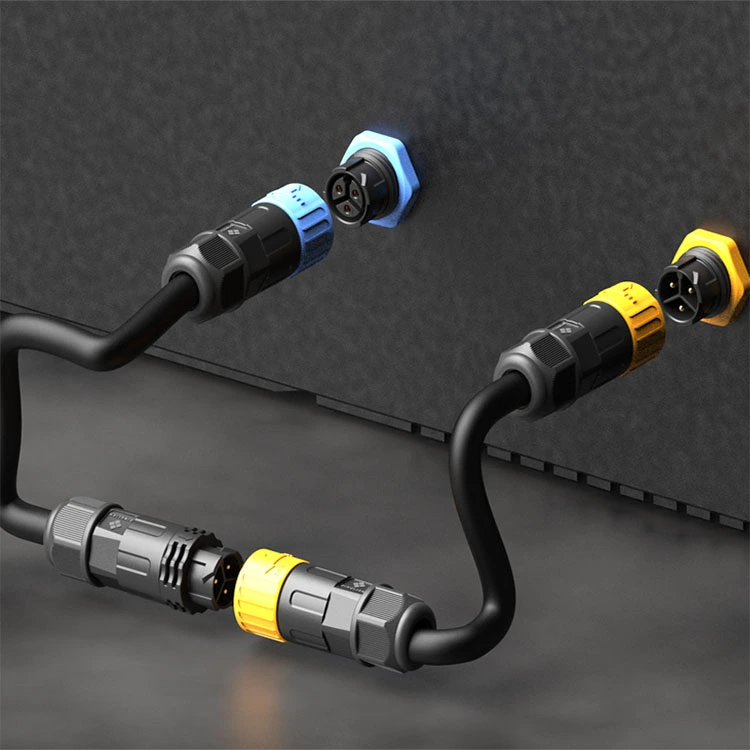

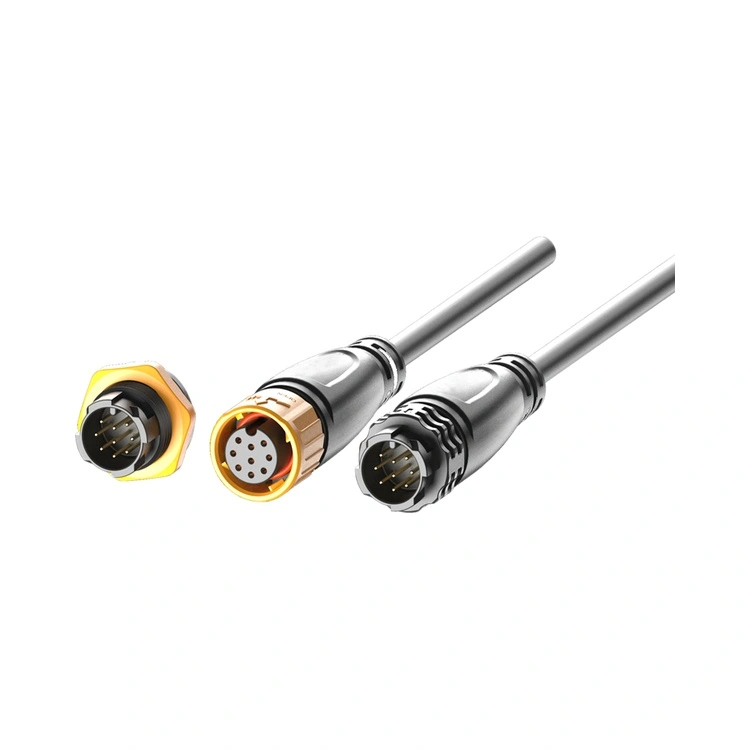

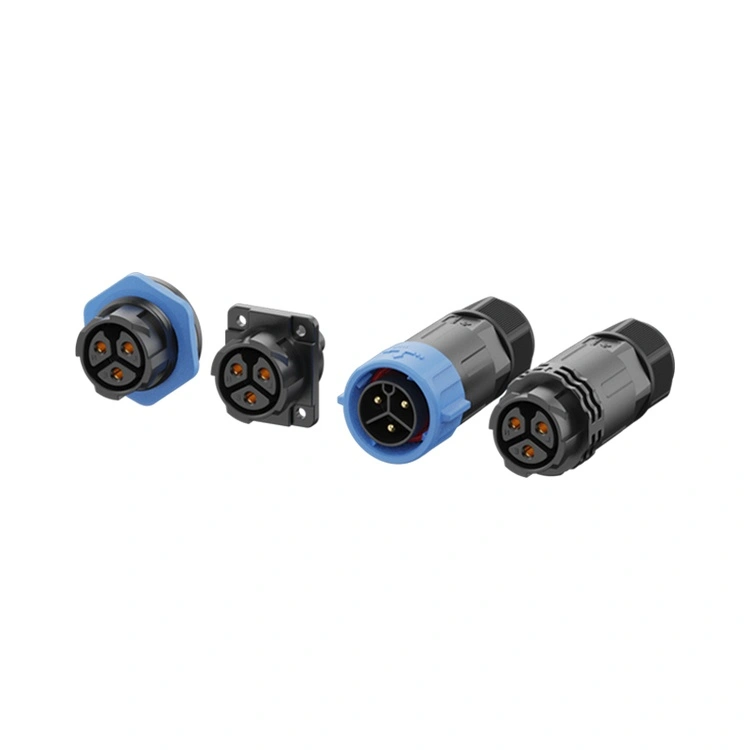

M25 தொடர் நீர்ப்புகா இணைப்பான் என்பது M-தொடர் குடும்பத்தில் உள்ள ரீயூனியனின் அதிக திறன் கொண்ட தொழில்துறை இணைப்பு ஆகும், இது சுற்றுச்சூழல் பாதுகாப்புடன் கணிசமான மின்சாரம் வழங்கப்பட வேண்டிய பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இந்த திரிக்கப்பட்ட வட்ட இணைப்பான், IP67/IP68-மதிப்பிடப்பட்ட சீல் உடன் கரடுமுரடான 25mm இடைமுகத்தை ஒருங்கிணைக்கிறது, இது கனரக உபகரணங்கள், மோட்டார் இணைப்புகள், மின் விநியோக அமைப்புகள், EV சார்ஜிங் உள்கட்டமைப்பு மற்றும் ஈரப்பதம், தூசி மற்றும் அதிர்வு ஆகியவை நிலையான சவால்களாக இருக்கும் புதுப்பிக்கத்தக்க ஆற்றல் நிறுவல்களுக்கு ஏற்றதாக அமைகிறது.
ஹைப்ரிட் பவர்-சிக்னல் மாறுபாடுகள் 5, 3+9 பின்கள் உட்பட 2- முதல் 12-முள் உள்ளமைவுகளில் கிடைக்கிறது, அவை உயர் மின்னோட்ட மின் தொடர்புகளை குறைந்த மின்னழுத்த சிக்னல் தொடர்புகளுடன் இணைக்கின்றன.
நூற்றுக்கணக்கான இனச்சேர்க்கை சுழற்சிகளில் குறைந்த மற்றும் நிலையான தொடர்பு எதிர்ப்பை பராமரித்து, தேர்ந்தெடுக்கப்பட்ட தங்க முலாம் பூசப்பட்ட பித்தளையில் இருந்து தொடர்புகள் உருவாக்கப்படுகின்றன. ஆதரிக்கக்கூடிய அதிகபட்ச மின்னோட்டம் ஒரு தொடர்புக்கு 30A ஆகும்.
ரீயூனியன் M25 தொடரை செங்குத்தாக ஒருங்கிணைக்கப்பட்ட செயல்முறை மூலம் தயாரிக்கிறது—துல்லியமான எந்திரத்திலிருந்து தானியங்கு அசெம்பிளி மற்றும் 100% மின் சோதனை மூலம். சாலிடருடன் கூடிய பேனல்-மவுண்ட் மற்றும் கேபிள்-மவுண்ட் பதிப்புகளில் கிடைக்கிறது.
| அம்சம் | பலன் |
| தற்போதைய மதிப்பீடுகள் 30A வரை | கனரக மோட்டார்கள், EV சார்ஜர்கள் மற்றும் தொழில்துறை மின் விநியோகம் ஆகியவற்றிற்கு ஏற்ற M-சீரிஸில் அதிக சக்தி சுமைகளைக் கையாளுகிறது. |
| IP67 நீர்ப்புகா | தூசி, தற்காலிக மூழ்குதல் மற்றும் நீட்டிக்கப்பட்ட மூழ்குதல் ஆகியவற்றைத் தாங்கும் - வெளிப்புற மற்றும் கழுவும் சூழல்களுக்கு நம்பகமானது. |
| ஹைப்ரிட் 3+2, 3+5 ,3+9Pin விருப்பங்கள் | ஒரு இணைப்பியில் குறைந்த மின்னழுத்த சிக்னல் பின்களுடன் உயர்-தற்போதைய பவர் பின்களை (20A வரை) இணைக்கிறது-கேபிள் எண்ணிக்கை மற்றும் பேனல் இடத்தை குறைக்கிறது. |
| திரிக்கப்பட்ட பூட்டுதல் மெக்கானிசம் | அதிர்வு-எதிர்ப்பு இனச்சேர்க்கை - கனரக இயந்திர இயக்கம் மற்றும் வெப்ப சைக்கிள் ஓட்டுதல் ஆகியவற்றிலிருந்து தளர்வதைத் தடுக்கிறது. |
| தங்க முலாம் பூசப்பட்ட பித்தளை தொடர்புகள் | குறைந்த தொடர்பு எதிர்ப்பு (≤3mΩ) மற்றும் அரிப்பு பாதுகாப்பு-ஈரமான மற்றும் வெளிப்புற சூழல்களில் செயல்திறனை பராமரிக்கிறது. |
| உயர் வெப்பநிலை தெர்மோபிளாஸ்டிக் இன்சுலேட்டர் | -40°C முதல் +105°C வரையிலான செயல்பாடு-அதீத தொழில்துறை மற்றும் வெளிப்புற வெப்பநிலை நிலைகளை உள்ளடக்கியது. |
| அனைத்து பிளாஸ்டிக் வீடுகள் | உயர் வெப்பநிலை தெர்மோபிளாஸ்டிக் பொருட்கள் - கடுமையான சூழல்களுக்கு ஏற்றது |
| பல முடித்தல் விருப்பங்கள் | சாலிடர், டிப்-சோல்ட்-வெவ்வேறு சட்டசபை முறைகளுக்கு ஏற்றது. |
| அளவுரு | 2-முள் | 3-முள் | 4-முள் | 5-முள் | 6-முள் | 3+2-முள் | 3+5-முள் | 3+9-முள் |
| மின்னழுத்த மதிப்பீடு | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| தற்போதைய மதிப்பீடு | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| கம்பி பிரிவு | 0.75-4.0மிமீ² | 0.75-4.0மிமீ² | 0.5-2.5 மிமீ² | 0.5-2.5 மிமீ² | 0.25-1.5 மிமீ² | 0.25-2.5 மிமீ² | 0.25-2.5 மிமீ² | 0.25-2.5 மிமீ² |
இயக்க வெப்பநிலை:-40°C ~ +105°C
பாதுகாப்பு மதிப்பீடு:IP65 / IP67 / IP68 (இணைந்த நிலை)
வீட்டுப் பொருள்:உயர் வெப்பநிலை தெர்மோபிளாஸ்டிக்
தொடர்பு பொருள்:தங்க முலாம் பூசப்பட்ட பித்தளை
தொடர்பு எதிர்ப்பு:≤3mΩ
இனச்சேர்க்கை சுழற்சிகள்:≥500
எரியக்கூடிய மதிப்பீடு:UL 94 V-0
அனைத்து பொருட்களும் RoHS இணக்கமானது
| அம்சம் | ரீயூனியன் M25 தொடர் | பிரீமியம் ஐரோப்பிய M25 பிராண்டுகள் | குறைந்த விலையில் பிராண்டட் செய்யப்படாத M25 |
| விலை | தொகுதிக்கு ஏற்ற விலை | 3-4× அதிக | மலிவான முன் |
| தற்போதைய மதிப்பீடு | 30A வரை | பொதுவாக 25A வரை | மாறி, பெரும்பாலும் மிகைப்படுத்தப்பட்ட |
| கலப்பின விருப்பங்கள் | 3+2, 3+5,3+9 - தரநிலை | வரையறுக்கப்பட்டவை | வழங்கப்படவில்லை |
| IP67 சரிபார்ப்பு | தொகுதி அமிர்ஷன்-சோதனை செய்யப்பட்டது | தொகுதி சோதனை | சரிபார்க்கப்படவில்லை |
| 100% மின் சோதனை | ஒவ்வொரு அலகு | மாதிரி அடிப்படையிலானது | சீரற்ற அல்லது இல்லை |
| தங்க முலாம் | நிலையான | ≥0.2-0.4µm | மெல்லிய அல்லது இல்லை |
| கண்டறியக்கூடிய தன்மை | பிசினிலிருந்து முடிக்கப்பட்ட இணைப்பான் வரை ERP கண்டறியக்கூடியது | ஆம் | இல்லை |
| முன்னணி நேரம் | 12-15 நாட்கள் | 4-8 வாரங்கள் | கணிக்க முடியாதது |
| தனிப்பயனாக்கம் MOQ | குறைந்த (100 துண்டுகள்) | உயர் (500+) | வழங்கப்படவில்லை |
| தொழில்நுட்ப ஆதரவு | 10 பேர் கொண்ட பொறியியல் குழுவிடமிருந்து 24 மணிநேர பதில் | நல்லது ஆனால் மெதுவாக | வரையறுக்கப்பட்டவை |
| ISO சான்றிதழ்கள் | 9001, 14001, 13485 | பொதுவாக 9001 | பொதுவாக இல்லை |
ரீயூனியன் நன்மை: ஆவணப்படுத்தப்பட்ட IP67 சீல், ஹைப்ரிட் பவர்-சிக்னல் உள்ளமைவுகள் மற்றும் தற்போதைய மதிப்பீடுகள் 30A வரை—அனைத்தும் செலவு குறைந்த விலையில், ஐரோப்பிய பிராண்டுகளின் பிரீமியம் செலவு இல்லாமல் பெறுவீர்கள்.
| சான்றிதழ் | நோக்கம் |
| ISO 9001:2015 | தர மேலாண்மை-வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை. |
| ISO 14001:2015 | சுற்றுச்சூழல் மேலாண்மை - சரிபார்க்கப்பட்ட கழிவு குறைப்பு மற்றும் நிலையான நடைமுறைகள். |
| ISO 13485:2016 | மருத்துவ சாதனத்தின் தர மேலாண்மை - கண்டறியும் அல்லது கண்காணிப்பு கருவிகளில் பயன்படுத்தப்படும் M25 க்கு பொருந்தும். |
| UL அங்கீகரிக்கப்பட்டது | வட அமெரிக்க சந்தைகளுக்கான கூறு-நிலை பாதுகாப்பு சான்றிதழ். |
| RoHS | அபாயகரமான பொருட்களின் கட்டுப்பாடு - ஐரோப்பிய ஒன்றிய உத்தரவுக்கு இணங்குதல். |
| பரிசீலனை | M20 | M25 |
| அதிகபட்ச மின்னோட்டம் | 20A | 30A |
| இயந்திர வலிமை | தரநிலை | அதிக உறுதியான-பெரிய ஷெல், தடிமனான சுவர்கள் |
| கேபிள் திறன் | 2.0மிமீ² வரை | 4.0மிமீ² வரை |
| பேனல் இடம் | மேலும் கச்சிதமானது | பெரிய கட்அவுட் தேவை |
| கலப்பின விருப்பங்கள் | இல்லை | 3+2, 3+5,3+9 |
M25 ஐத் தேர்ந்தெடுக்கும்போது:
கனரக பயன்பாடுகளுக்கு உங்களுக்கு அதிகபட்ச இயந்திர வலிமை தேவை.
உங்கள் பயன்பாட்டில் பெரிய கேபிள்கள் அல்லது அதிக இயந்திர அழுத்தங்கள் அடங்கும்.
கையுறைகளுடன் எளிதாக கையாளுவதற்கு மிகப்பெரிய ஷெல் தேவை.
உங்கள் பேனல் இடம் பெரிய 25 மிமீ கட்அவுட்டை அனுமதிக்கிறது.
எப்போது M20 ஐ தேர்வு செய்யவும் பேனல் இடம் குறைவாக உள்ளது அல்லது பயன்பாட்டிற்கு கூடுதல் இயந்திர வலிமை தேவையில்லை.
ஆம்— EV சார்ஜிங் உள்கட்டமைப்புக்கு M25 தொடர் மிகவும் பொருத்தமானது, குறிப்பாக:
ஏசி சார்ஜிங் நிலையங்கள்.
ஆன்-போர்டு சார்ஜர்கள் (மிதமான DC மின்னோட்டங்கள்).
பேட்டரி மேலாண்மை அமைப்பு இடைமுகங்கள் (சக்தி + சமிக்ஞை).
M25 இன் 30A தற்போதைய மதிப்பீடு, IP67 சீல் மற்றும் ஹைப்ரிட் பவர்-சிக்னல் உள்ளமைவுகள் பல EV சார்ஜிங் பயன்பாடுகளுக்கு ஒரு நடைமுறைத் தேர்வாக அமைகிறது. DC ஃபாஸ்ட் சார்ஜிங்கிற்கு (100A+), உயர்-தற்போதைய DC பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட பெரிய தொழில்துறை இணைப்பிகளைப் பரிந்துரைக்கிறோம்.
IP67 சீலிங் அடைய மற்றும் பராமரிக்க, Reunion பரிந்துரைக்கிறது:
இனச்சேர்க்கை முறுக்கு - O-ரிங் பேனல் மேற்பரப்பைத் தொடர்பு கொள்ளும் வரை கப்ளிங் நட்டைக் கையால் இறுக்கவும், பின்னர் ஒரு முறுக்கு விசையைப் பயன்படுத்தி 1.2-1.5Nm கூடுதல் முறுக்குவிசையைப் பயன்படுத்தவும். 1.8Nm ஐ விட அதிகமாக இல்லை.
ஓ-ரிங் ஆய்வு - உருமாற்றம், விரிசல் அல்லது கடினப்படுத்துதல் தெரிந்தால் O-வளையத்தை மாற்றவும்.
மாற்று அட்டவணை - தேவைப்படும் பயன்பாடுகளுக்கு (தினசரி கழுவுதல், வெளிப்புற வெளிப்பாடு), ஆண்டுதோறும் O-வளையங்களை மாற்றவும். நிலையான தொழில்துறை சூழல்களுக்கு, ஒவ்வொரு 2-3 வருடங்களுக்கும்.
கேபிள் வளைவு ஆரம்- இணைப்பான் நுழைவில் குறைந்தபட்சம் 5× கேபிள் விட்டத்தை பராமரிக்கவும்.
கேபிள் நோக்குநிலை- வெளிப்புற/வாஷ் டவுன் பயன்பாடுகளுக்கு, சீல் இடைமுகத்திற்கு அருகில் திரவம் குவிவதைத் தடுக்க கேபிள் வெளியேறும் வழியை கீழ்நோக்கிச் செலுத்தவும்.
