கட்டுரை சுருக்கம்:தொழில்துறை ஈதர்நெட் நெட்வொர்க்குகள் ஆட்டோமேஷன், இயந்திர பார்வை, கண்காணிப்பு, LED அமைப்புகள் மற்றும் ஸ்மார்ட் உபகரணங்களில் அதிக முக்கியத்துவம் பெறுவதால், இணைப்பான் நம்பகத்தன்மை நேரடியாக தரவு ஒருமைப்பாடு மற்றும் கணினி இயக்க நேரத்தை பாதிக்கிறது.மீண்டும் இணைதல்கள்RJ45 சமிக்ஞை இணைப்புதொழில்துறை தர இயந்திர பாதுகாப்பு, நெகிழ்வான மவுண்டிங் கட்டமைப்புகள் மற்றும் நம்பகமான மின் செயல்திறன் ஆகியவற்றுடன் பழக்கமான RJ45 இடைமுகத்தை ஒருங்கிணைக்கிறது. 10 Gbps, CAT5e மூலம் CAT7 கேபிள்கள், IP50/IP67 பாதுகாப்பு விருப்பங்கள் மற்றும் குறைந்தது 2,000 இனச்சேர்க்கை சுழற்சிகள் வரையிலான தரவு விகிதங்களுக்கான ஆதரவுடன், சாதாரண வணிக RJ45 இணைப்பிகள் போதுமான சுற்றுச்சூழல் நீடித்து நிலைப்பு அல்லது நீண்ட கால நிலைத்தன்மையை வழங்காத பயன்பாடுகளுக்காக இது வடிவமைக்கப்பட்டுள்ளது.

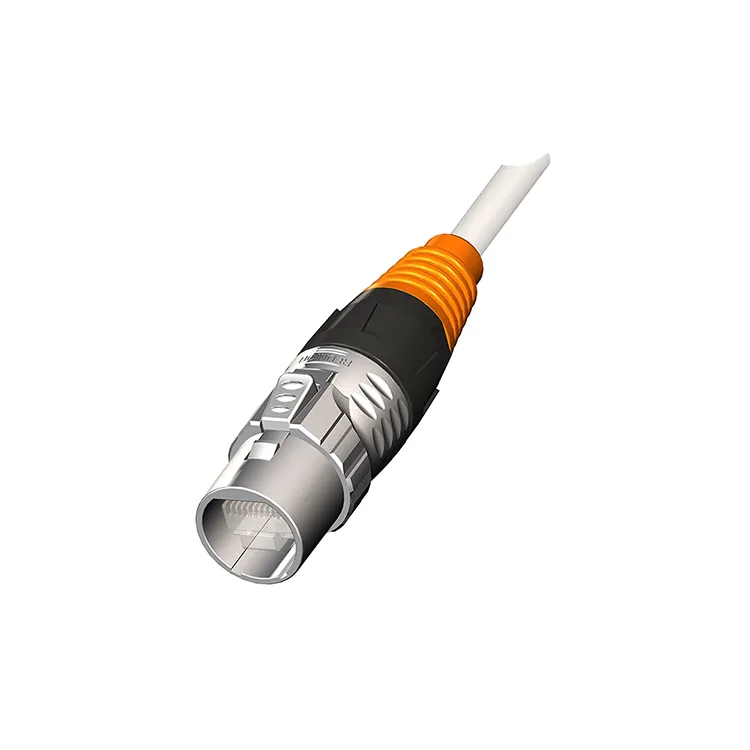

அன்RJ45 சமிக்ஞை இணைப்புநெட்வொர்க்கிங் உபகரணங்கள், கேபிள்கள், கட்டுப்பாட்டு அமைப்புகள் மற்றும் தொழில்துறை சாதனங்களுக்கு இடையே நம்பகமான உடல் இணைப்பை ஏற்படுத்த வடிவமைக்கப்பட்ட ஈத்தர்நெட் இன்டர்கனெக்ஷன் கூறு ஆகும். வழக்கமான RJ45 இணைப்பிகள் அலுவலகங்கள் மற்றும் வணிக நெட்வொர்க்குகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, தொழில்துறை பயன்பாடுகள் பெரும்பாலும் இணைப்பிகளை அதிர்வு, ஈரப்பதம், தூசி, வெப்பநிலை மாற்றங்கள், மீண்டும் மீண்டும் இனச்சேர்க்கை மற்றும் இயந்திர அழுத்தத்திற்கு வெளிப்படுத்துகின்றன.
இந்த காரணத்திற்காக, தொழில்துறை RJ45 வடிவமைப்புகள் பொதுவாக இயந்திர பாதுகாப்பு, பூட்டுதல் வழிமுறைகள், சீல், பொருள் தேர்வு மற்றும் நீண்ட கால மின் நிலைத்தன்மை ஆகியவற்றிற்கு அதிக முக்கியத்துவம் கொடுக்கின்றன. தொழிற்சாலை ஆட்டோமேஷன், இயந்திர பார்வை, வெளிப்புற கண்காணிப்பு, எல்இடி காட்சிகள் மற்றும் தொழில்துறை தகவல் தொடர்பு அமைப்புகள் உள்ளிட்ட பயன்பாடுகளுக்கான தொழில்துறை சார்ந்த கட்டுமானத்துடன் நிலையான RJ45 இடைமுகத்தை ரீயூனியனின் தீர்வு ஒருங்கிணைக்கிறது.
PROFINET, EtherNet/IP, EtherCAT மற்றும் நிலையான TCP/IP போன்ற நெட்வொர்க்குகளில் ஈத்தர்நெட் தகவல்தொடர்புகளை இணைப்பான் ஆதரிக்கிறது. உள்ளமைவைப் பொறுத்து, இது கேபிள்-மவுண்ட், பேனல்-மவுண்ட் அல்லது பிசிபி-மவுண்ட் நிறுவல் விருப்பங்களுடனும் வழங்கப்படலாம், இது பொறியாளர்களுக்கு வெவ்வேறு உபகரண கட்டமைப்புகளில் இணைப்பியை ஒருங்கிணைப்பதை எளிதாக்குகிறது.
தொழில்துறை சூழல்களில் பயன்படுத்தப்படும் ஈத்தர்நெட் நெட்வொர்க்குகள் வழக்கமான அலுவலக நெட்வொர்க்குகளிலிருந்து வேறுபட்ட தேவைகளைக் கொண்டுள்ளன. கட்டுப்படுத்தப்பட்ட தகவல் தொழில்நுட்ப அறைக்குள் நிறுவப்பட்ட இணைப்பான் அரிதாகவே தண்ணீர், எண்ணெய், அதிர்வு, தூசி அல்லது மீண்டும் மீண்டும் இயந்திர இயக்கத்தை சந்திக்கலாம். இதற்கு நேர்மாறாக, ஒரு தொழில்துறை தொடர்பு இடைமுகம் கட்டுப்பாட்டு பெட்டிகள், ரோபோ செல்கள், உற்பத்தி இயந்திரங்கள், வெளிப்புற உபகரணங்கள் அல்லது ஆய்வு அமைப்புகளுக்குள் நிறுவப்படலாம்.
ஒரு நம்பகமான தொழில்துறை இணைப்பான் பல நடைமுறைக் கவலைகளை நிவர்த்தி செய்ய வேண்டும்:
ஈத்தர்நெட் இணைப்பு இயந்திரக் கட்டுப்பாடு, நிகழ்நேர தரவுப் பரிமாற்றம், கேமரா தொடர்பு அல்லது ரிமோட் உபகரண கண்காணிப்பு ஆகியவற்றிற்கு பொறுப்பாக இருக்கும் போது இந்த காரணிகள் மிகவும் முக்கியமானதாகிறது.
நன்கு வடிவமைக்கப்பட்ட தொழில்துறை இணைப்பான் மின் செயல்திறன், இயந்திர ஆயுள் மற்றும் நிறுவல் வசதி ஆகியவற்றை சமநிலைப்படுத்த வேண்டும். ரீயூனியனின் RJ45 சிக்னல் இணைப்பானது ஈத்தர்நெட் பயன்பாடுகளை கோரும் நோக்கத்திற்காக பல அம்சங்களை உள்ளடக்கியது.
| அம்சம் | ரீயூனியன் RJ45 சிக்னல் கனெக்டர் | பொறியியல் பயன் |
|---|---|---|
| தரவு விகிதம் | 10 ஜிபிபிஎஸ் வரை | அதிவேக ஈதர்நெட் தொடர்பை ஆதரிக்கிறது |
| வீட்டுவசதி | ஜிங்க் அலாய், PA6 விருப்பமானது | இயந்திர பாதுகாப்பு மற்றும் கட்டமைப்பு நெகிழ்வுத்தன்மையை வழங்குகிறது |
| பாதுகாப்பு | IP50 / IP67 இணைக்கப்படும் போது | வெவ்வேறு சுற்றுச்சூழல் நிலைமைகளுக்கு ஏற்றது |
| இனச்சேர்க்கை சுழற்சிகள் | ≥2,000 | மீண்டும் மீண்டும் பராமரிப்பு மற்றும் உபகரண சேவையை ஆதரிக்கிறது |
| இயக்க வெப்பநிலை | -40°C முதல் +85°C வரை | பரந்த தொழில்துறை வெப்பநிலை நிலைமைகளுக்கு ஏற்றது |
| கேபிள் வெளியேறு | 180° நேர் / 90° வலது கோணம் | சிறிய சாதனங்களில் நிறுவல் நெகிழ்வுத்தன்மையை மேம்படுத்துகிறது |
| முடிவுகட்டுதல் | சாலிடர்-கப் அல்லது ஐடிசி | பல்வேறு துறை மற்றும் சட்டசபை தேவைகளை ஆதரிக்கிறது |
ஒரு குறிப்பிடத்தக்க வடிவமைப்பு அம்சம் விரைவான திருப்பு பூட்டுதல் அமைப்பு ஆகும். ஒரு எளிய உராய்வு-பொருத்தமான இடைமுகத்துடன் ஒப்பிடும்போது, ஒரு பிரத்யேக பூட்டுதல் பொறிமுறையானது அதிர்வு அல்லது மீண்டும் மீண்டும் இயக்கம் எதிர்பார்க்கப்படும் கூடுதல் இணைப்பு பாதுகாப்பை வழங்க முடியும்.
ஈத்தர்நெட் இணைப்பியைத் தேர்ந்தெடுப்பது, தோற்றம் மட்டும் இல்லாமல் நெட்வொர்க்கின் மின் மற்றும் சுற்றுச்சூழல் தேவைகளுடன் தொடங்க வேண்டும். பொறியாளர்கள் பரிமாற்ற வீதம், மின்மறுப்பு, தொடர்பு எதிர்ப்பு, இயக்க வெப்பநிலை, பாதுகாப்பு நிலை, கேபிள் இணக்கத்தன்மை மற்றும் இயந்திர கட்டமைப்பு ஆகியவற்றை மதிப்பீடு செய்ய வேண்டும்.
| விவரக்குறிப்பு | வழக்கமான ரீயூனியன் மதிப்பு | ஏன் இது முக்கியம் |
|---|---|---|
| சிறப்பியல்பு மின்மறுப்பு | 100 Ω ± 5% | பொருத்தமான வேறுபட்ட சமிக்ஞை நடத்தையை பராமரிக்க உதவுகிறது |
| தற்போதைய மதிப்பீடு | ஒரு தொடர்புக்கு 1.5 ஏ | தொடர்ச்சியான தொடர்பு தற்போதைய திறனை வரையறுக்கிறது |
| மின்னழுத்த மதிப்பீடு | 50 வி | குறிப்பிட்ட வேலை மின்னழுத்தத்தை வரையறுக்கிறது |
| தொடர்பு எதிர்ப்பு | ≤10 mΩ ஆரம்பம் | குறைந்த எதிர்ப்பானது நிலையான மின் தொடர்பை ஆதரிக்கிறது |
| காப்பு எதிர்ப்பு | 500 VDC இல் ≥500 MΩ | காப்பு செயல்திறனைக் குறிக்கிறது |
| கேபிள் இணக்கத்தன்மை | CAT5e / CAT6 / CAT6a / CAT7 | ஈத்தர்நெட் சிஸ்டம் வடிவமைப்பிற்கான நெகிழ்வுத்தன்மையை வழங்குகிறது |
| இயக்க வெப்பநிலை | -40°C முதல் +85°C வரை | தேவைப்படும் வெப்பநிலை சூழல்களை ஆதரிக்கிறது |
அதிவேக அமைப்புகளுக்கு, பொறியாளர்கள் செருகும் இழப்பு, வருவாய் இழப்பு, கேபிள் கட்டுமானம், பாதுகாப்பு உத்தி, தரையிறக்கம் மற்றும் முழுமையான டிரான்ஸ்மிஷன் சேனல் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். கனெக்டர் செயல்திறனை கேபிள், டர்மினேஷன் முறை மற்றும் நெட்வொர்க் ஆர்கிடெக்சர் ஆகியவற்றிலிருந்து சுயாதீனமாக மதிப்பீடு செய்ய முடியாது.
ரீயூனியன் CAT5e, CAT6, CAT6a மற்றும் CAT7 கேபிள்களுக்கான ஆதரவைக் குறிப்பிடுகிறது, இதில் AWG 26–22 வரம்பில் உள்ள ஸ்ட்ராண்டட் அல்லது திடமான கண்டக்டர்கள் அடங்கும். நிலையான ஈத்தர்நெட் உள்கட்டமைப்பு மற்றும் உயர் செயல்திறன் கொண்ட தொழில்துறை தொடர்பு அமைப்புகள் ஆகிய இரண்டிற்கும் இணைப்பியைக் கருத்தில் கொள்ள இது அனுமதிக்கிறது.
ஈத்தர்நெட்டின் பன்முகத்தன்மை RJ45 இடைமுகங்களை பல தொழில்துறை மற்றும் வணிக அமைப்புகளில் தொடர்புடையதாக ஆக்குகிறது. இணைப்பான் சுற்றுச்சூழல் அல்லது இயந்திர அழுத்தங்களைத் தாங்கும் போது முரட்டுத்தனமான பதிப்பு மிகவும் பயனுள்ளதாக இருக்கும்.
தானியங்கு உற்பத்திக் கோடுகள் பிஎல்சிகள், கட்டுப்படுத்திகள், சென்சார்கள், டிரைவ்கள், தொழில்துறை கணினிகள் மற்றும் பிற பிணைய உபகரணங்களுக்கு இடையேயான தொடர்பைச் சார்ந்தது. நீடித்த ஈத்தர்நெட் இடைமுகம் தொடர்ச்சியான செயல்பாட்டின் போது நிலையான இணைப்புகளை பராமரிக்க உதவும்.
தொழில்துறை கேமராக்கள் கணிசமான அளவு படத் தரவை உருவாக்க முடியும். கேமராக்கள், தொழில்துறை கணினிகள் மற்றும் கட்டுப்பாட்டு அமைப்புகளுக்கு இடையே ஆய்வுத் தகவலை மாற்றுவதற்கு அதிவேக ஈதர்நெட் இணைப்பு முக்கியமானது.
வெளிப்புற கண்காணிப்பு உபகரணங்கள் மழை, தூசி, வெப்பநிலை மாறுபாடு மற்றும் உடல் வெளிப்பாடு ஆகியவற்றை அனுபவிக்கலாம். பொருத்தமான ஐபி-ரேட்டட் கனெக்டர் ஈதர்நெட் இடைமுகத்தில் கூடுதல் பாதுகாப்பை வழங்க முடியும்.
பெரிய LED டிஸ்ப்ளேக்கள் மற்றும் தொழில்முறை விளக்கு உபகரணங்களுக்கு அடிக்கடி நம்பகமான கட்டுப்பாடு மற்றும் தரவு தொடர்பு தேவைப்படுகிறது. நெகிழ்வான கேபிள் வெளியேறும் மற்றும் பாதுகாப்பான பூட்டுதல் கொண்ட ஒரு இணைப்பான், கட்டுப்படுத்தப்பட்ட இடத்துடன் கூடிய சாதனங்களில் நிறுவலை எளிதாக்கும்.
கட்டுப்பாட்டு அலமாரிகள் ஒரு குறிப்பிட்ட பகுதியில் பல தொடர்பு இடைமுகங்களைக் கொண்டிருக்கலாம். Panel-mount மற்றும் PCB-mount கட்டமைப்புகள் உபகரண உற்பத்தியாளர்கள் மற்றும் கணினி ஒருங்கிணைப்பாளர்களுக்கு கூடுதல் ஒருங்கிணைப்பு விருப்பங்களை வழங்குகின்றன.
தொழில்துறை ஈத்தர்நெட் இணைப்பியை சோர்சிங் செய்யும் போது, தனிப்பட்ட தயாரிப்புகளை ஒப்பிடும் முன், வாங்குபவர்கள் பயன்பாட்டை வரையறுக்க வேண்டும். பின்வரும் சரிபார்ப்புப் பட்டியல் தேர்வைக் குறைக்க உதவும்:
தனிப்பயனாக்கப்பட்ட திட்டங்களுக்கு, வாங்குபவர்கள் எதிர்பார்க்கப்படும் ஆர்டர் அளவுகள், கேபிள் நீளம், இணைப்பான் நோக்குநிலை, குறிக்கும் தேவைகள், வீட்டுப் பொருள் விருப்பத்தேர்வுகள் மற்றும் நிறுவல் கட்டுப்பாடுகள் ஆகியவற்றையும் வழங்க வேண்டும். இந்த விவரங்கள் சப்ளையர் ஒரு நிலையான அட்டவணைப் பகுதியை வழங்குவதை விட கட்டமைப்பை பரிந்துரைக்க அனுமதிக்கின்றன.
ரீயூனியன் என்பது சீனாவை தளமாகக் கொண்ட கனெக்டர் உற்பத்தியாளர், சக்தி, சிக்னல், தொழில்துறை ஆட்டோமேஷன், நீர்ப்புகா இணைப்பு மற்றும் கேபிள் அசெம்பிளி தயாரிப்புகளில் அனுபவம் உள்ளது. அதன் உற்பத்தி திறன்களில் கனெக்டர் டிசைன், இன்ஜெக்ஷன் மோல்டிங், சாலிடரிங், வயர் கட்டிங் மற்றும் ஸ்ட்ரிப்பிங், அசெம்பிளி மற்றும் கேபிள் அசெம்பிளி ஆகியவை அடங்கும்.
RJ45 தயாரிப்பு வரிசையைப் பொறுத்தவரை, ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் மின் சோதனைக்கு உட்படுகிறது என்று ரீயூனியன் கூறுகிறது. நிறுவனம் கேபிள்-மவுண்ட், பேனல்-மவுண்ட் மற்றும் பிசிபி-மவுண்ட் உள்ளமைவுகளையும், நேராக மற்றும் வலது-கோண கேபிள் வெளியேறுதல்களுடன் வழங்குகிறது. இந்த விருப்பங்கள் OEMகள் மற்றும் பல்வேறு இயந்திர அமைப்புகளுடன் கூடிய உபகரணங்களை உருவாக்கும் கணினி ஒருங்கிணைப்பாளர்களுக்கு பயனுள்ளதாக இருக்கும்.
ரீயூனியனின் பரந்த உற்பத்தி செயல்பாட்டில் சுமார் 4,000 சதுர மீட்டர் உற்பத்தி வசதி, சுமார் 150 பணியாளர்கள் மற்றும் 10 உற்பத்திக் கோடுகள் உள்ளன. அதன் R&D குழுவில் 10 க்கும் மேற்பட்ட அனுபவம் வாய்ந்த பொறியாளர்கள் உள்ளனர், அதே நேரத்தில் நிறுவனம் 30 க்கும் மேற்பட்ட தனிப்பயனாக்கப்பட்ட திட்டங்களை ஆண்டுதோறும் தெரிவிக்கிறது. அதன் தர அமைப்பில் ISO 9001, ISO 14001 மற்றும் ISO 13485 சான்றிதழ்கள் உள்ளன, மேலும் RoHS மற்றும் REACH போன்ற கூடுதல் இணக்க ஆவணங்கள் பொருந்தக்கூடிய தயாரிப்புகளுக்கு கிடைக்கின்றன என்றும் நிறுவனம் கூறுகிறது.
சிக்னல் கனெக்டர் சப்ளையரை மதிப்பிடும் வாங்குபவர்களுக்கு, இந்த உற்பத்தி மற்றும் பொறியியல் திறன்கள் தயாரிப்பு விவரக்குறிப்புகள், சோதனை நடைமுறைகள், தனிப்பயனாக்குதல் தேவைகள் மற்றும் டெலிவரி எதிர்பார்ப்புகளுடன் பரிசீலிக்கப்படலாம்.
மீண்டும் இணைதல் RJ45 சிக்னல் இணைப்பானது பொருத்தமான CAT6a அல்லது CAT7 கேபிளிங் மற்றும் இணக்கமான பிணைய உபகரணங்களுடன் பயன்படுத்தும் போது 10 Gbps வரை தரவு பரிமாற்றத்திற்காக குறிப்பிடப்பட்டுள்ளது. உண்மையான கணினி செயல்திறன் கேபிள், நிறுத்தம் மற்றும் செயலில் உள்ள சாதனங்கள் உட்பட முழுமையான ஈதர்நெட் சேனலைப் பொறுத்தது.
தேர்ந்தெடுக்கப்பட்ட உள்ளமைவுகள் இணைக்கப்படும் போது IP67 பாதுகாப்பை வழங்குகின்றன, இது தூசி மற்றும் நீர் வெளிப்பாட்டிற்கு எதிராக பாதுகாப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. கேபிள் நுழைவு, இனச்சேர்க்கை நிலை, உறை வடிவமைப்பு மற்றும் சுற்றுச்சூழல் வெளிப்பாடு ஆகியவற்றிற்காக முழுமையான நிறுவல் இன்னும் மதிப்பீடு செய்யப்பட வேண்டும்.
குறிப்பிடப்பட்ட இணக்கத்தன்மை CAT5e, CAT6, CAT6a மற்றும் CAT7 கேபிள்களை உள்ளடக்கியது, குறிப்பிடப்பட்ட AWG 26-22 வரம்பிற்குள் தனிமைப்படுத்தப்பட்ட அல்லது திடமான கடத்திகளை ஆதரிக்கிறது.
தொழில்துறை RJ45 சிக்னல் இணைப்பான் குறைந்தது 2,000 இனச்சேர்க்கை சுழற்சிகளுக்குக் குறிப்பிடப்பட்டுள்ளது. குறிப்பிட்ட கால இடைவெளியில் பராமரிப்பு, மாற்றீடு, ஆய்வு அல்லது கள சேவை தேவைப்படும் உபகரணங்களுக்கு இது மிகவும் பொருத்தமானது.
ஆம். திட்டத் தேவைகளைப் பொறுத்து, தனிப்பயனாக்கத்தில் உள்ளமைவு, கேபிள் நீளம், குறியிடுதல், வீட்டு விருப்பங்கள் மற்றும் பிற இயந்திர விவரங்கள் ஆகியவை அடங்கும். வாங்குபவர்கள் விண்ணப்ப சூழல், கேபிள் விவரக்குறிப்பு, நிறுவல் முறை, அளவு மற்றும் தேவையான டெலிவரி அட்டவணையை மேற்கோளைக் கோரும்போது வழங்க வேண்டும்.
ஒரு நம்பகமான ஈத்தர்நெட் இணைப்பு முழுமையான அமைப்பின் மின், இயந்திர மற்றும் சுற்றுச்சூழல் தேவைகளுக்கு பொருந்தக்கூடிய ஒரு இணைப்பியைத் தேர்ந்தெடுப்பதன் மூலம் தொடங்குகிறது. தொழில்துறை ஆட்டோமேஷன், இயந்திர பார்வை, கண்காணிப்பு, LED உபகரணங்கள் மற்றும் பிற நெட்வொர்க் சாதனங்களுக்கு, ஒரு தொழில்துறை தர RJ45 இடைமுகம் வழக்கமான அலுவலக நெட்வொர்க்கிங் வன்பொருளுக்கு அப்பால் தேவைப்படும் நீடித்து நிலைத்தன்மை மற்றும் நிறுவல் நெகிழ்வுத்தன்மையை வழங்க முடியும்.
ஐபி பாதுகாப்பு, தொழில்துறை வெப்பநிலை செயல்திறன், பல மவுண்டிங் உள்ளமைவுகள், பாதுகாப்பான பூட்டுதல் மற்றும் அதிவேக ஈதர்நெட் பரிமாற்றத்திற்கான விருப்பங்களுடன் RJ45 இணக்கத்தன்மையை Reunion ஒருங்கிணைக்கிறது. நீங்கள் ஒரு ஆதாரமாக இருந்தால்RJ45 சமிக்ஞை இணைப்புOEM உற்பத்தி, கணினி ஒருங்கிணைப்பு அல்லது மொத்தமாக வாங்குவதற்கு, முதலில் உங்கள் கேபிள் மற்றும் சுற்றுச்சூழல் தேவைகளை மதிப்பாய்வு செய்து, பின்னர் பொறியியல் குழுவுடன் தேவையான உள்ளமைவைப் பற்றி விவாதிக்கவும்.
உங்கள் சாதனங்களுக்கு நம்பகமான ஈதர்நெட் இணைப்பை உருவாக்கத் தயாரா?தொழில்நுட்ப விவரக்குறிப்புகள், தனிப்பயனாக்கப்பட்ட உள்ளமைவுகள், மாதிரித் தேவைகள் மற்றும் மொத்த கொள்முதல் ஆதரவு ஆகியவற்றிற்கு ரீயூனியனைத் தொடர்பு கொள்ளவும்.எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் RJ45 சிக்னல் கனெக்டர் திட்டத்தைப் பற்றி விவாதிக்கவும், உங்கள் பயன்பாட்டிற்கு ஏற்ற தீர்வைப் பெறவும்.
